Paso 7: Usted todavía tiene 9 pines a la izquierda...
Los pernos restantes, que lamentablemente no son etiquetados Super claramente, son las 8 salidas de nuestro registro de desplazamiento de 8 bits. El pin 9, Qh', es el pin de salida serie. Este pin es donde los datos consiguen cambiado de puesto a una vez que se ha desplazado hasta el registro de desplazamiento. En la práctica, se podría utilizar este pin para "encadenar" cambio múltiples registros juntos para que pudieran todos utilizan los mismos cables de reloj y sólo tiene un puerto de entrada del microcontrolador.
Pero para nosotros, podemos dejar este pin una "clavija flotante" y no se conectan a nada en particular y deja que todas sus salidas ir vacío, por lo que-para-hablar.

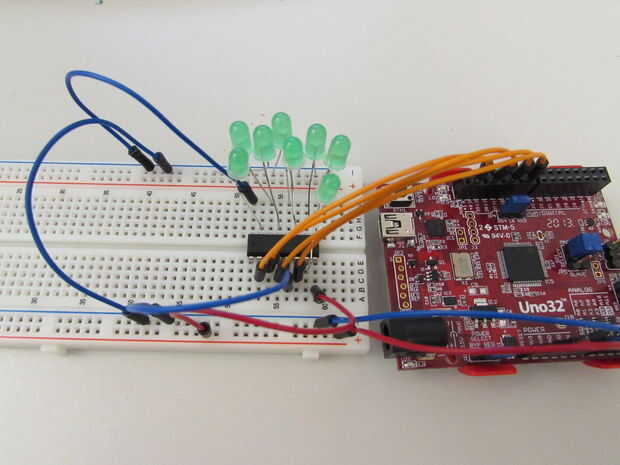

Los pernos de 8 salidas, control de calidad-Qh, son donde se mostrarán nuestros aportes, con la primera entrada que le decimos al registro de desplazamiento en la Qh, la segunda entrada en Qg y hasta la última entrada en control de calidad. Ataremos a cada una de estas salidas individuales a una pierna del ánodo de un LED y la pierna del cátodo del LED a tierra.
