Un relé de control sobre Internet a través de Arduino con Teleduino (1 / 4 paso)

Paso 1: Piezas necesitan y diagrama del circuito

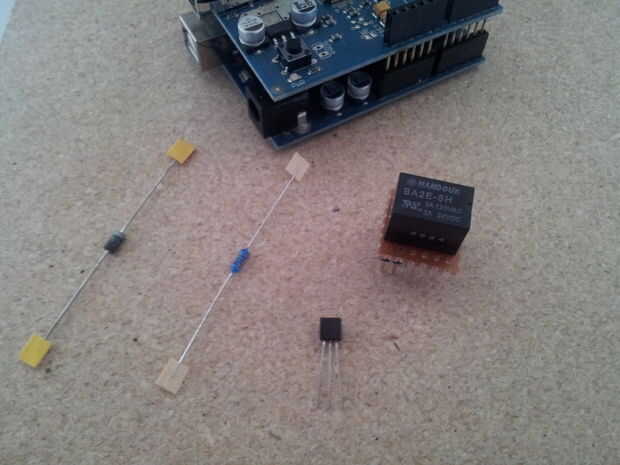

Piezas necesarias
Necesita las siguientes piezas para completar este tutorial:

  • Protoboard (opcional, pero facilita mucho la creación de prototipos)
  • Relé de 5V (el relé en la imagen ha tenido piernas agregadas de modo que se puede conectar a un protoboard)
  • Resistencia de 1K
  • Diodo 1N4001
  • Transistor 2N2222
  • Algunos cables de conexión

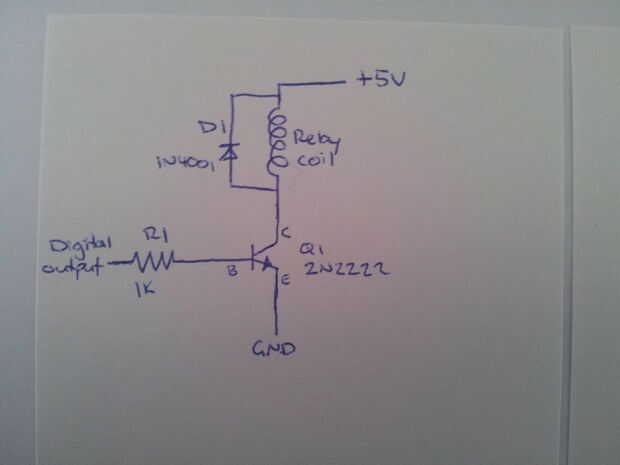

Diagrama del circuito
Tomar un pico en el esquema adjunto. Muestra cómo los componentes tiene que estar conectado. Puede que necesite ver la hoja de datos de su servidor saber que pines son utilizados para la bobina.

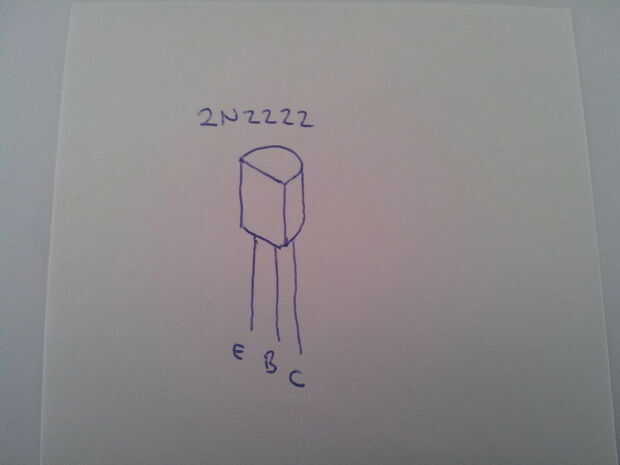

La imagen más ilustra el esquema de los terminales de su transistor 2N2222. Esto le ayudará a entender qué pin necesita conectarse a que parte del circuito.

Tiempo para llegar a esta conectado!
