Un relé de control sobre Internet a través de Arduino con Teleduino (2 / 4 paso)

Paso 2: Reunir a circuito

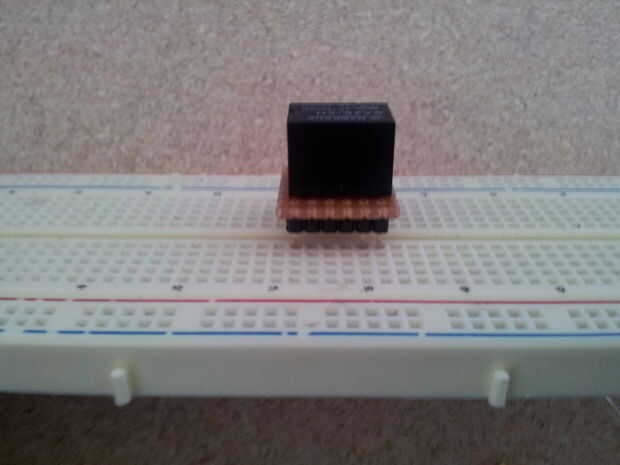

Image 1
En este relé particular los pines de la bobina están justo al lado de otras, que hace las cosas bastante fáciles. Asegúrese de que usted revise la hoja de datos para su servidor particular para que los pernos se utilizan para la bobina.

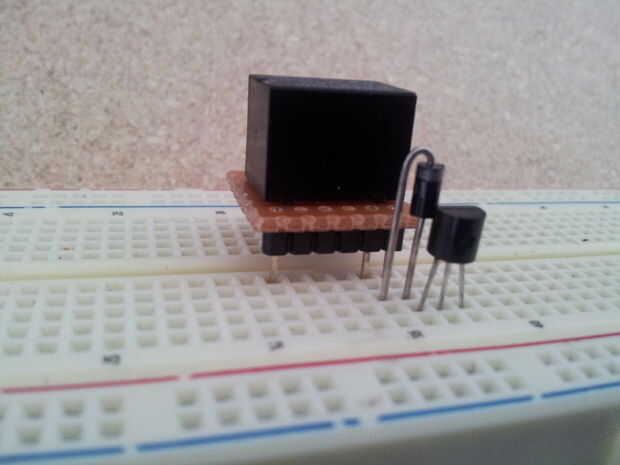

Imagen 2
Se ha añadido el diodo y el Transistor. Observe la dirección del diodo y el Transistor - esto es muy importante! El circuito no funcionará si la dirección es incorrecta (y puede causar daños irreversibles a tu Arduino). Compruebe la composición de su componente contra el diagrama del circuito en el paso 1.

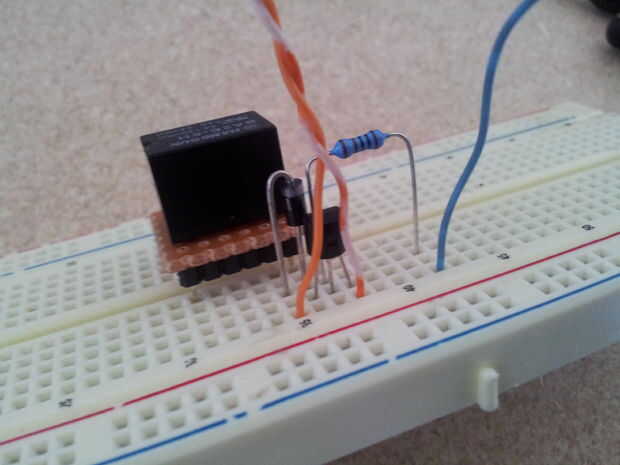

Imagen 3
Agregar el Resistor y el cable de conexión. Hay tres cables que deban conectarse a tu Arduino (5V, GND y el Pin 4).

Imagen 4
Muestra la forma correcta de conectar el circuito del relé a la placa Arduino.

Vamos a hacer el relé haga clic!
