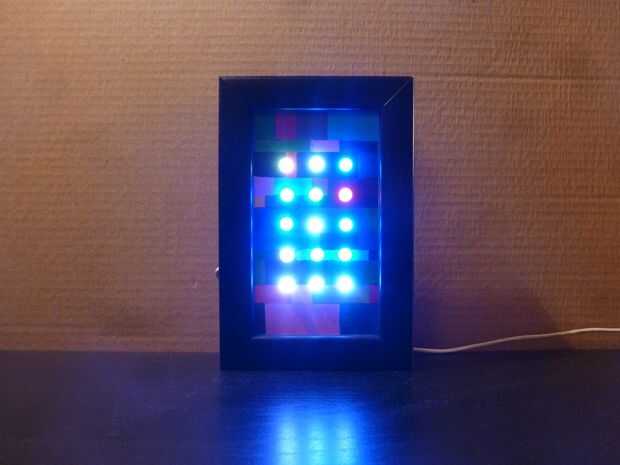

El reloj RGB utiliza el modelo de composición de color RGB usado en todas las pantallas color. Este modelo utiliza tres colores 'básicos', es decir, rojos, verdes y azules, para construir cualquier otro 'compuesto' color del espectro. Con reloj RGB, sin embargo, sólo 'puros' colores básicos se combinan, lo que limita el número de colores a 8 resultante: rojo, verde, azul, amarillo, cian, magenta, blanco y 'negro'. De esta manera siempre es posible ver que los colores básicos son actualmente – como rojo y verde en amarillo.
Cada uno de los tres colores básicos se utiliza para mostrar su propia parte. Rojo muestra horas, verde y azul muestran minutos. Por la combinación de colores de 'disección' ves en el reloj RGB en sus tres colores básicos que se puede saber fácilmente el tiempo exacto.
Se hace una pequeña aproximación: el 'reloj de cara' del reloj RGB consiste en sólo seis horas, así que 12:00 y 6:00 el mismo aspecto. Aproximación similar se hace en una cara de reloj normal, como hay 24 horas en el día, pero sólo 12 se numeran generalmente. Hice esta aproximación para un proyecto diferente donde es estrictamente necesario y encontrado que usted puede fácilmente discernir entre, digamos, 2:30 y 8:30 a menos que, por supuesto, de repente despiertas de un sueño inducido por el alcohol sin saber si es tarde o mañana.

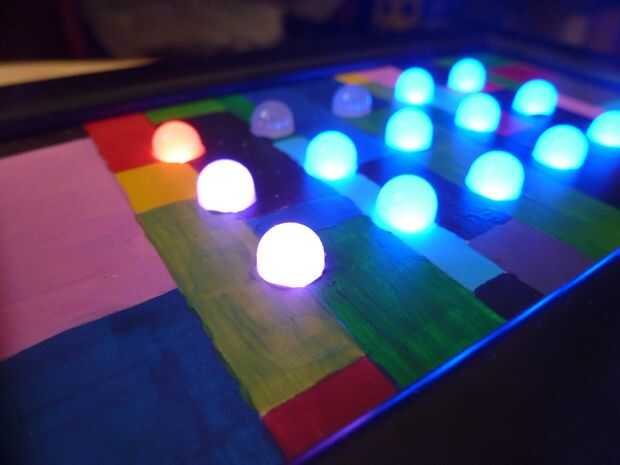

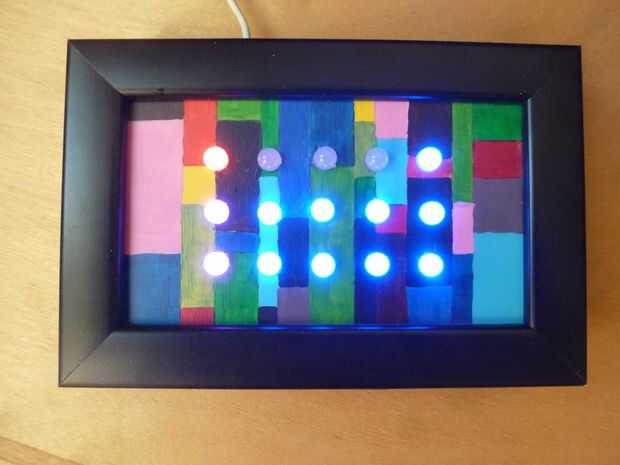

Las horas se muestran en píxeles de tres barras rojas verticales. Si no es 6 o 12:00, todos cinco significa 5 o 11:00. Los minutos aparecen por pixel en tres líneas largo de 5 píxeles. En el primer trimestre de un hora verde luces encender uno por uno, llenando la esfera del reloj desde la esquina superior izquierdo al inferior derecho. En el segundo cuarto azul píxeles de vuelta en la misma forma. En el tercero se desactivan píxeles cuarto verde, y en el último cuarto de hora azul píxeles desactivar uno por uno. Los colores de horas y minutos combinan, por lo tanto de 6:00 y 12:00 que no LEDs se encienden y 5:30 (11:30) todos los LEDs muestran blanco, que es rojo, verde y azul todo en.
Esto concluye la introducción; coge el soldador y vaya hacerlo. Ningún particular esquemas o bocetos listos estará presentes en próximos pasos debido a que mi reloj fue hecha de PCB modificado para requisitos particulares usando un controladores de LED disponible no-exactamente-en todas partes. Estos pasos ocupará de las opciones de hardware que debe tener en cuenta para este proyecto, es decir, cómo unidad de 15 LEDs RGB, así como contiene algunos consejos prácticos que pueden ser útiles. El último paso muestra algunos relojes totalmente diferentes que se puede programar en este dispositivo.
Necesitarás:
-15 RGB LED de agujero pasante, preferentemente mayores (8mm en mi caso)
-Arduino Nano o Mini Pro
-Controladores de LED: cada una) 3 TLC5940 (o similar) o b) 6 registros de desplazamiento 74HC595 con resistencias de Ohm 45 220
-un módulo de reloj
-una placa unilateral revestido de cobre de 10 x 5 cm
-planchas de madera y un marco
-un manojo de cables, resistencias y condensadores
Considero este proyecto a ser bastante fácil, pero algunos conocimientos de conexión Arduino y programación, así como habilidades de soldadura son necesario.
