Un reloj de cuenta regresiva con LEDs (1 / 3 paso)

Paso 1: Un dígito

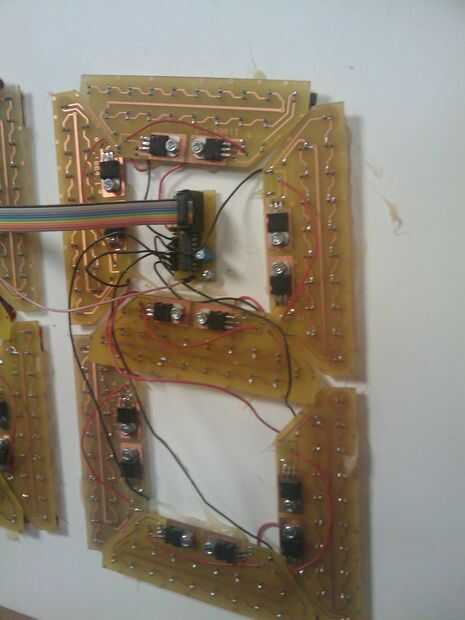

Aquí es una vista de la parte posterior de un segmento. Utilicé el clásico circuito de corriente constante LM317 para cada banco de LEDs.

Los drivers para las pantallas se hacen con convertidores de serie a paralelo que parecen han sido reemplazados con estas cosas:
http://www.allegromicro.com/en/Products/Part_Numbers/6275/index.asp

.. .these nuevas piezas hará todo lo hice luego con el 317 como-un driver de LED completa en un chip. Solamente una resistencia individual establece el brillo de los leds!

Cada dígito está impulsada por ese cable de cinta encadenados, que lleva todas las señales comunes de estos chips, Vcc, GND reloj, habilitar cierre y salida permiten. Así que sólo hay 6 cables deja el equipo para todos los segmentos de todos los personajes y la segunda 60 LEDS redondo el borde. Cada chip de coche aunque tiene una única línea (el cable rosa) que las cadenas de Margarita a través de todo el sistema. La pantalla parece un registro de desplazamiento muy largo - ver diagrama

Una actualización de la pantalla tiene una muy pequeña fracción de segundo.
