Un reloj de cuenta regresiva con LEDs (2 / 3 paso)

Paso 2: El microcontrolador.

me encanta el microcontrolador 8052, su segundo origen y retocado por casi todo el mundo. Un usuario profesional, incluso puede descargar código VHDL para implementar en una FPGA y ajustar el núcleo entero para conducir cualquier hardware extraño cuidado de concebir.

Los fabricantes incluyen Atmel, NXP y WinBond.

Herramientas de desarrollo son muertos baratas, hay libres ensambladores y compiladores libres de 'C' (SDCC) también.

Realmente programé esta íntegramente en Pascal con un pedazo de código ensamblador escrito especialmente para hacer la actualización de la pantalla tan rápido como sea posible. En algun momento lo posteo el código demasiado.

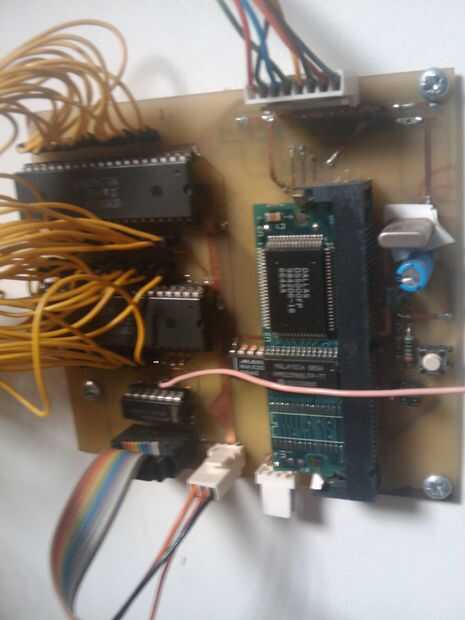

Se trata de la computadora que controla. La CPU es llamada que un DS2250T de Dallas y vino como un pequeño tablero de estilo de tarjeta SIMM con 32K de la batería respaldo RAM, utilizado para programas y 8K de RAM para el uso de datos de programa. Las virutas grandes 40 pines son más Serial a paralelo chips para los LED de segunda.

Debajo de los paquetes de 40 pines es un chip controlador de LS125 línea, para conducir los cables de cinta.

Conector blanco en la parte superior era un conjunto de botones para ajustar el reloj.
