Un reloj de engranajes de madera con un mecanismo único (10 / 34 paso)

Paso 10: Las piezas de la máquina

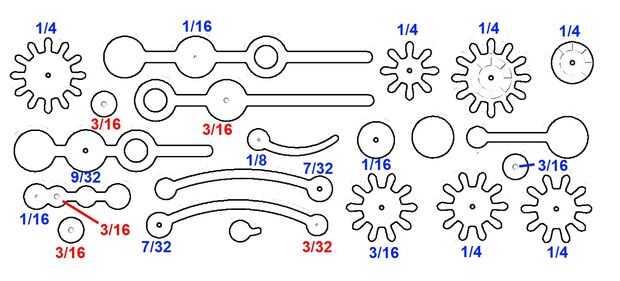

Las ruedas se obtienen a partir de 1/4" abedul Báltico. Deben ser precisamente taladrar agujeros para que tubería de latón puede ser prensa de ajuste y utilizar como herramienta. La mayoría de las ruedas use tubo de latón de 1/4" de diámetro para cenadores que montaré sobre ejes de tubo bronce 7/32".

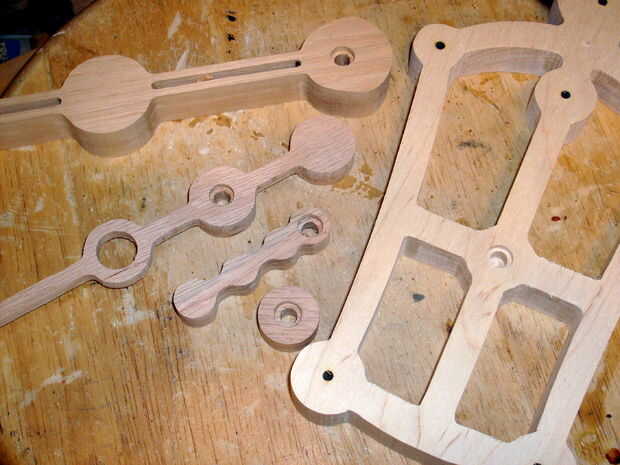

Se mecanizan los piñones y otras piezas de 1/2" madera dura como roble.

Marcos, rostro, base, péndulo y bob se mecanizan de 1" nominal (3/4" real) las maderas duras. Algunas de las piezas móviles, como el pivote del péndulo, monta en los rodamientos de bolas. 3/8 ranuras se cortan en estas partes para mantener los cojinetes.
