Un reloj de engranajes de madera con un mecanismo único (13 / 34 paso)

Paso 13: Montar equipo establece dos

Parte A

El eje de engranaje conjunto de 2 es un diámetro tubo de ¼" que 1½" largo. Inserte el eje en el embrague unidireccional de ronda como se muestra, para que sobresalga el extremo del eje de la rueda exactamente 7/8". Asegure con pegamento.

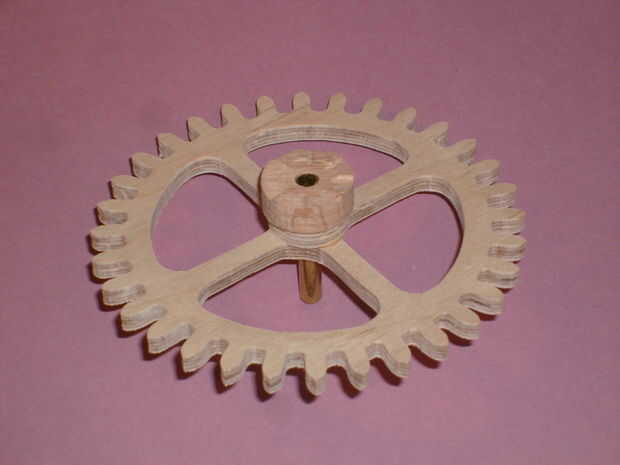

A continuación, deslice la rueda de cuatro brazos de la 32T12 sobre el eje. (Tenga en cuenta que la rueda de cuatro brazos de 32T12 es más pequeña en diámetro que la rueda 32T8 - uso correcto!) Garantizar que el eje y el cubo con pegamento.

Parte B

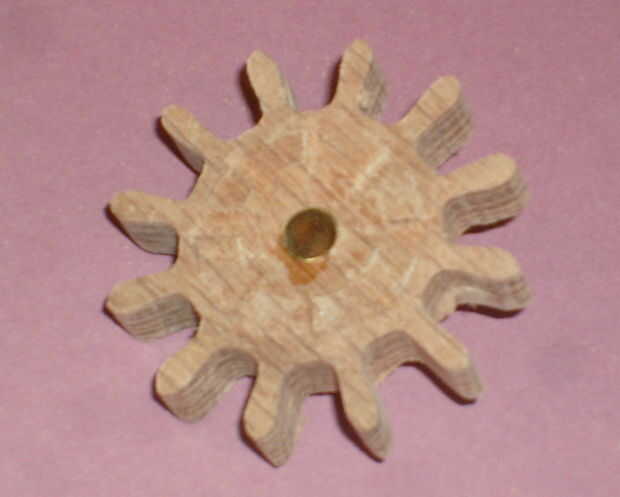

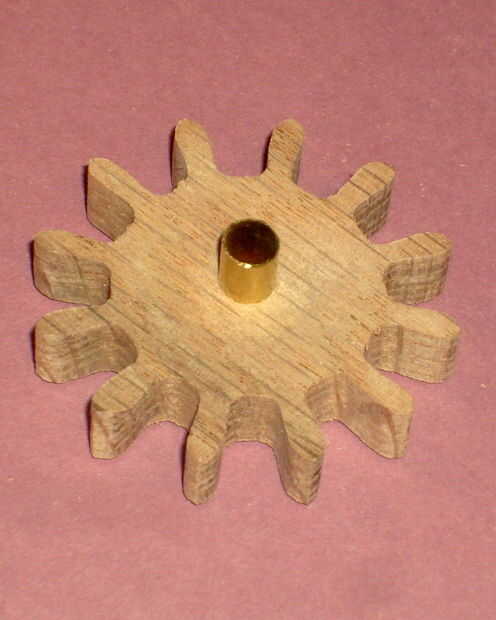

12-tooth piñón con la cara del embrague unidireccional es el mate a este conjunto de engranajes. El eje de este piñón es un diámetro tubo de ¼" que es 5/8" largo. Insértela en el piñón para que el extremo del eje esté al ras con la cara del embrague.
