Un reloj de engranajes de madera con un mecanismo único (17 / 34 paso)

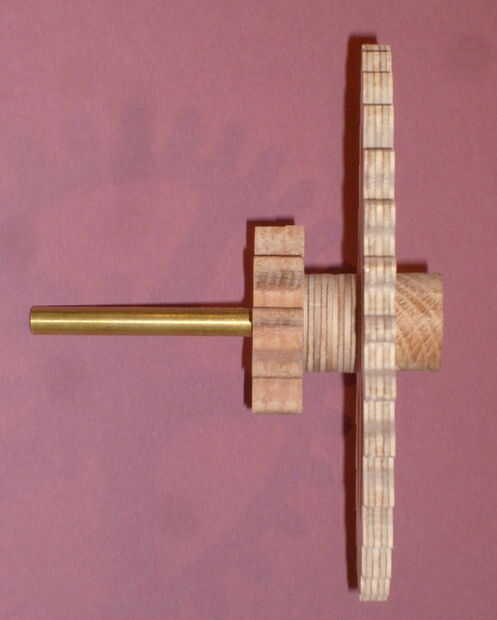

Paso 17: Montar los engranajes y eje de minutos

El eje de la aguja de los minutos es un diámetro tubo de ¼" que 3¾" largo. Empezar el montaje colocando 7/16" espesor por eje de diámetro de 1" a un extremo del eje. El hueco del cojinete se enfrenta hacia fuera del eje y el eje sí mismo se inserta hasta el fondo de la hendidura del cojinete. Asegure las piezas con pegamento.

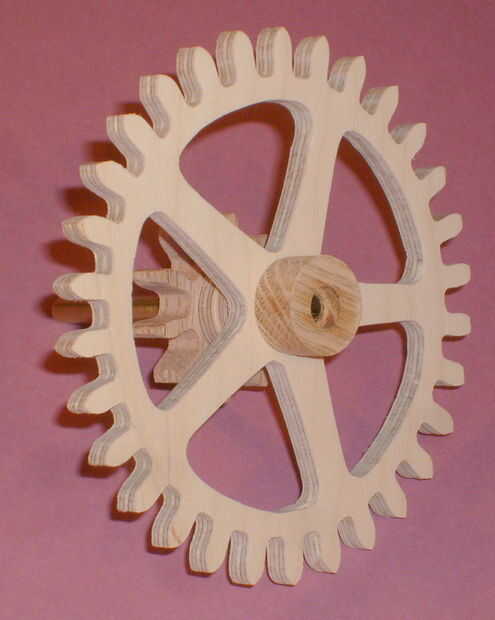

A continuación, tomar una de las ruedas de 30 dientes de 5 brazos y deslícelo sobre el eje hasta el centro. Asegurar la rueda al eje y al eje con superglue.

A continuación, montar y sujetar dos ¼" de espesor por cubos de madera de 1" de diámetro.

Por último, montar y fijar un piñón 10-tooth como indica.
