Un reloj de engranajes de madera con un mecanismo único (19 / 34 paso)

Paso 19: Ensamble del marco

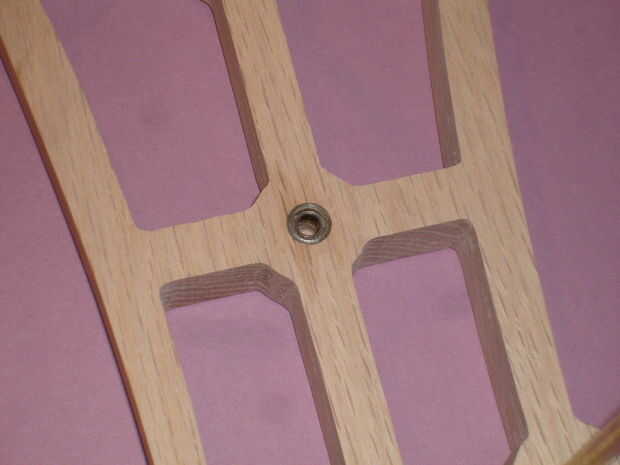

Un cojinete del parte movible en el centro del marco.

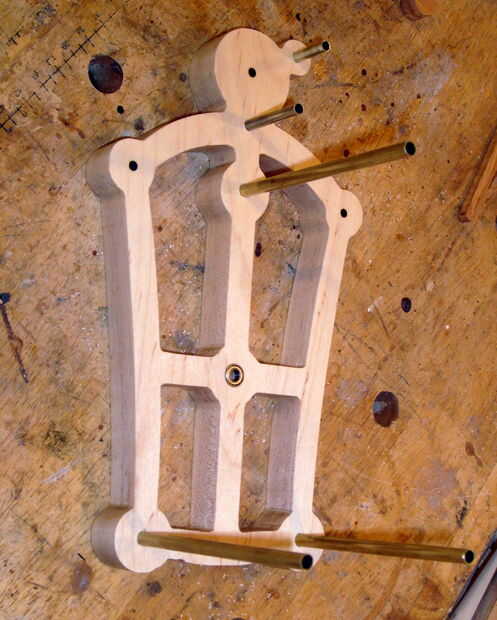

Inserte los tres 7/32" de diámetro, 3½" largo engranaje conjunto ejes como se muestra. Cuando completamente asentado, 3¼" debe ser expuesto.

En la parte superior derecha del marco, inserte un diámetro de 3/16", 1½" eje palanca larga. Antes de la instalación, compruebe que un rodamiento de bolas se deslizará desde un extremo en ½" del otro extremo. Retire algún material del eje si es necesario. Puse el eje en mi taladro y use una tela de esmeril o lija fina.
