Un reloj de engranajes de madera con un mecanismo único (20 / 34 paso)

Paso 20: Montar el retén móvil

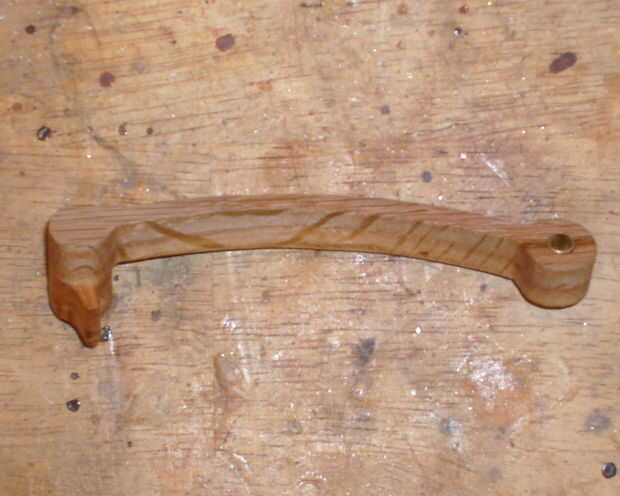

Introducir un diámetro de 7/23" ½" largo latón tubo cojinete trinquete en el retén móvil, con iguales longitudes que sobresalen de ambos lados.

Insertar rodamientos de bolas frente y hacia atrás en la palanca.

En la parte posterior de la palanca, inserte un 3/16" diámetro, largo palanca a péndulo cojinete eje de 2". Antes de la instalación, compruebe que un rodamiento de bolas se deslice al menos 5/8" en el extremo del eje y retire algún material del eje si es necesario. Asegure el eje de la palanca con pegamento si es necesario.

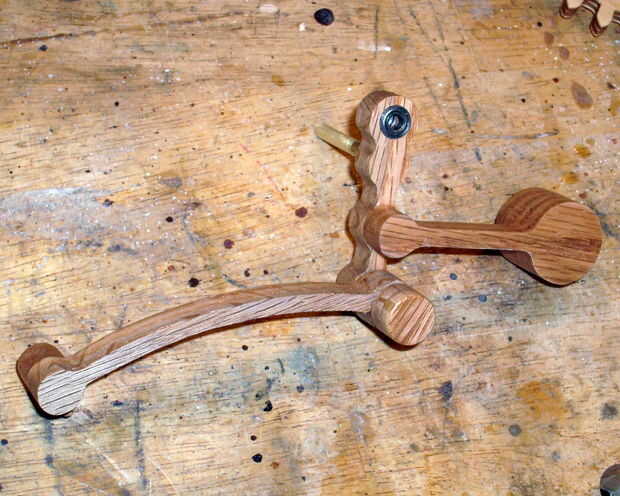

En la parte delantera de la palanca, inserte un diámetro de 3/16, 1-15/16" eje de engranaje en movimiento. Si es necesario, asegure con pegamento. Deslice el retén móvil en el eje como se muestra. Asegure con un casquillo y pegamento. Asegúrese de que el pestillo se mueva libremente en el eje. Puede que deba presentar el interior del tubo de latón con una lima de aguja pequeña para quitar las rebabas del interior borde.
