Un reloj de engranajes de madera con un mecanismo único (22 / 34 paso)

Paso 22: Ensamble los trinquetes en el marco de la

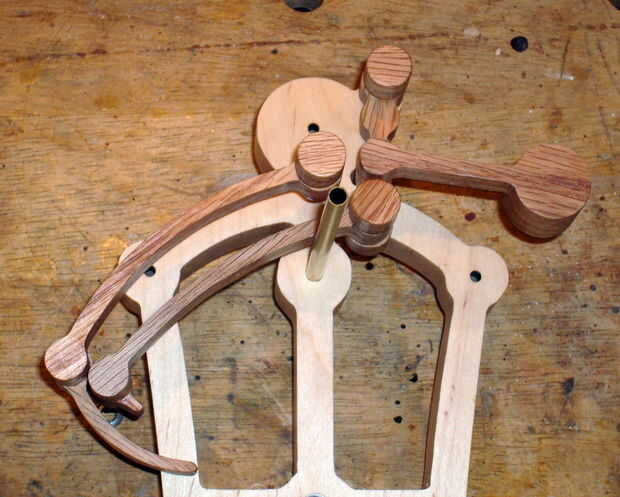

Deslice a un 1/16 espaciador (un 7/32" tubo de latón diámetro 1/16" largo) en el eje de la palanca en la parte superior del marco. Deslice la palanca (cojinetes) sobre el eje. Deslice a un espaciador de 1/8" en siguiente. Asegure la tapa en el extremo del eje con superglue. Asegúrese de que la palanca se mueve libremente.

Deslice el conjunto de trinquete fija sobre su eje como se muestra. Asegúrese de que se mueve libremente. Asegure la tapa en el extremo del eje con superglue.
