Un reloj de engranajes de madera con un mecanismo único (25 / 34 paso)

Paso 25: Instale los conjuntos de engranajes

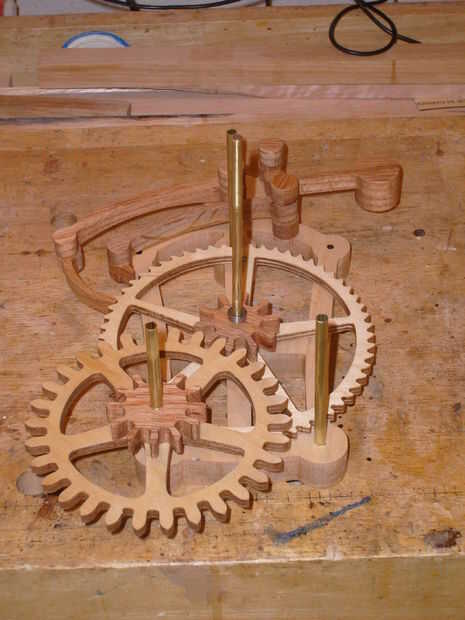

Instalar equipo establece uno, luego dos.

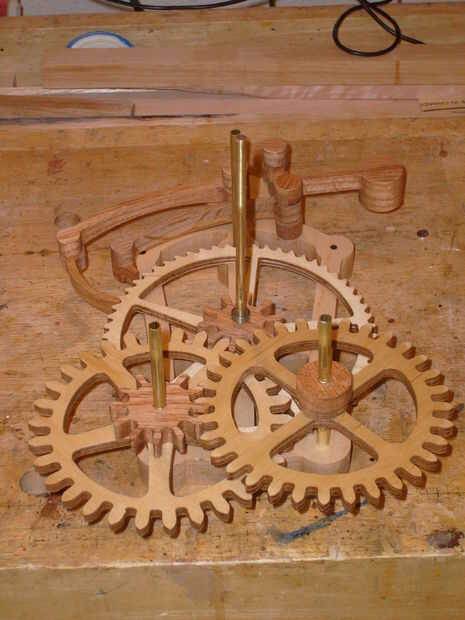

Instale el montaje de la manecilla de los minutos, presionar el eje en el tat de rodamiento en el eje de segunda mano.

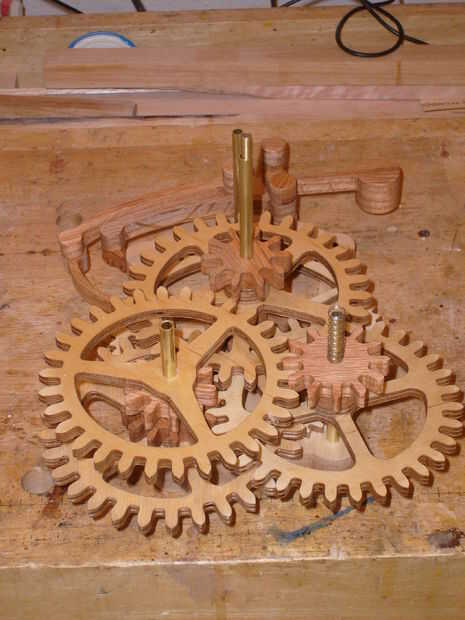

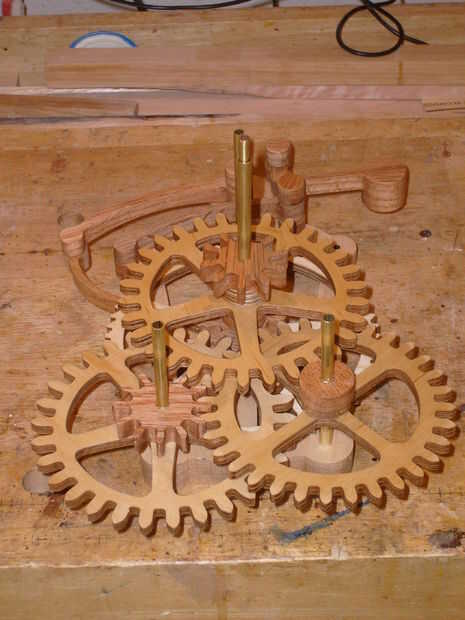

Instale el conjunto de engranajes tres. Instale el piñón 12-tooth con embrague, embrague cara abajo. Deslice el resorte sobre el eje.

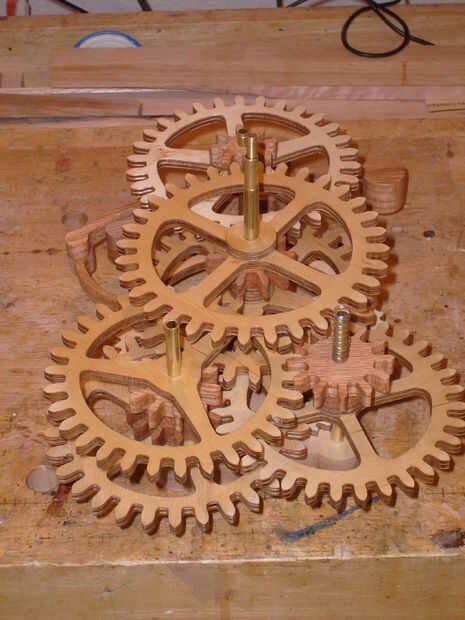

Instale el conjunto de engranajes, cuatro.

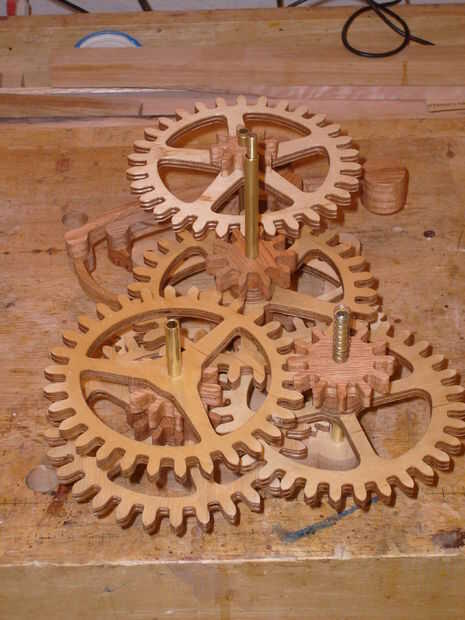

Instale al montaje de la manecilla de las horas, colocando una arandela de nilón sobre el eje.

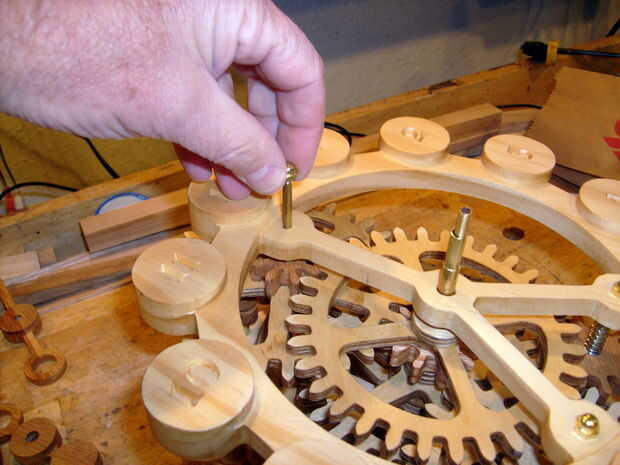

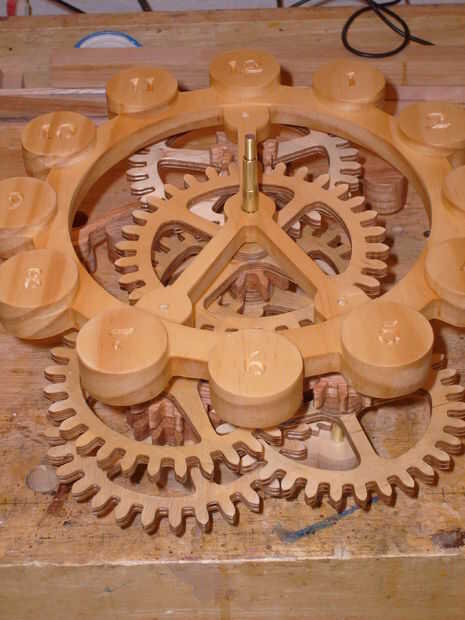

Instale la cara. Fije la cara al marco utilizando tres barras roscadas, tuercas bellota en frente y tuercas en la parte posterior.

Coloque arandelas en ambos lados de la cara - es decir, entre tuercas bellota y frente de la cara y entre cara espalda y ejes de los engranajes. No apriete demasiado.
