Paso 2: electrónica

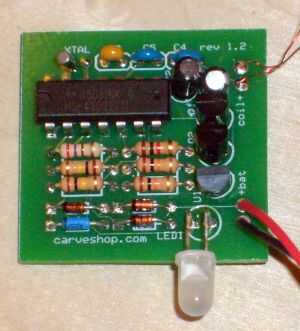

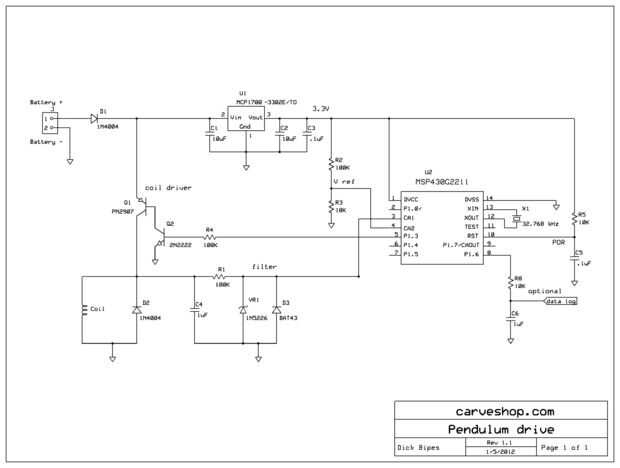

El corazón de la electrónica de este reloj es un microcontrolador Texas Instruments MSP430. Es un dispositivo de baja potencia, - de hecho, la mayoría del tiempo está en modo "sleep", prácticamente sin energía. Un cristal de reloj de 32,768 kHz proporciona una base de tiempo para el microcontrolador.
La electrónica está alimentada por celdas de cuatro D suministro de 6 voltios. Un regulador de voltaje de 3.3 voltios suministra el microcontrolador. El regulador tiene una muy baja corriente de reposo.

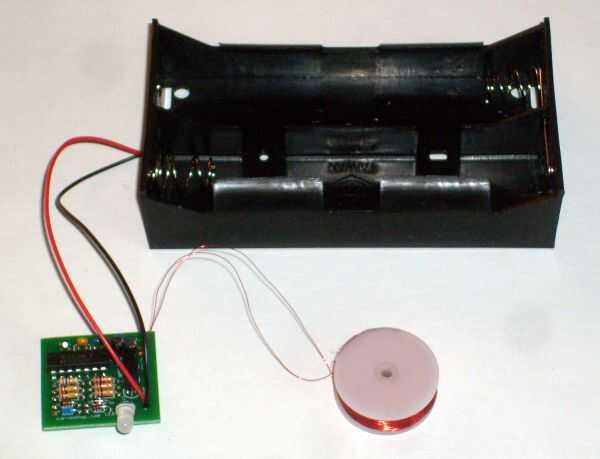

Una sola bobina se utiliza para detectar el imán pasa y para rechazarlo. La bobina está enrollada en una bobina formada por dos arandelas de 1.25" de nylon con una 1/2" largo x 1/4" diámetro nylon post pegado a las arandelas. Las piezas de nylon vinieron de mi Ace hardware local. Se enrolla con unos 100 pies de alambre magneto de calibre 32, dando una resistencia de unos 50 ohmios.

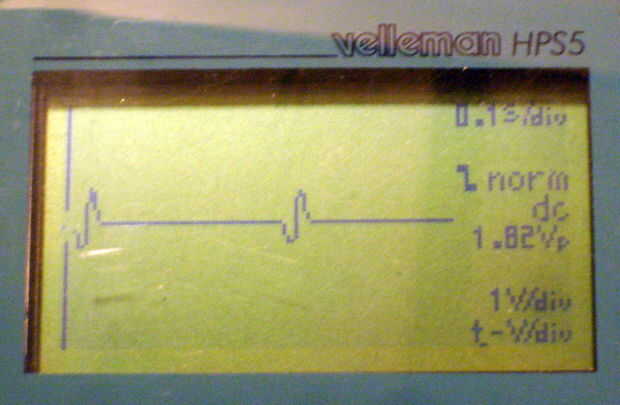

Cuando el imán pasa por la bobina, inducen una negativa y una positiva corriente y voltaje. Un simple filtro limita el voltaje de la señal de la bobina cuando el imán se balancea por. Este voltaje se alimenta en un comparador en el microcontrolador. Cuando la tensión excede un umbral, "despierta" el microcontrolador. Un puerto de salida conduce a un par de transistores que inyecta corriente en la bobina. El pulso actual es típicamente 25 mS de largo.
Un LED bicolor proporciona una señal visual para ayudar a configurar el reloj. Está conectado a dos puertos de salida del microcontrolador. El LED ilumina en rojo con un puerto alto y uno bajo; verde con los niveles de Puerto invertido.
