Paso 6: Diseño de engranajes

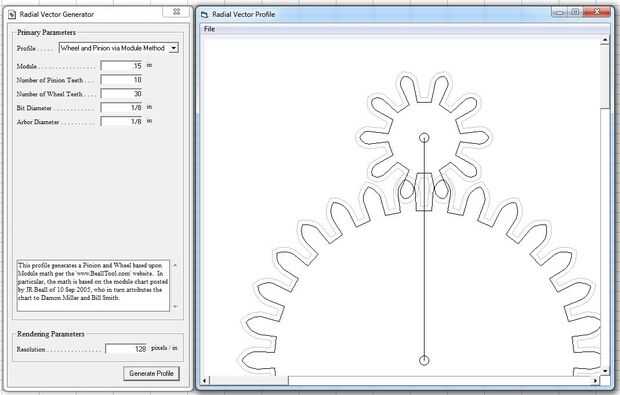

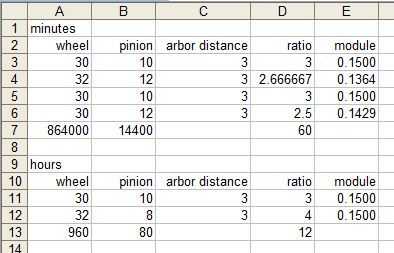

La segunda mano es impulsada directamente por la rueda de trinquete. Para conducir la aguja de los minutos, tenemos un conjunto de engranajes que se divide el movimiento por 60. Necesitamos un número de pares de engranajes para que el segundo y el minutero gire en la misma dirección. He utilizado cuatro pares de engranajes, cada uno con un piñón más pequeño y una rueda más grande. Utilicé una hoja de cálculo simple para introducir el número de dientes de cada rueda y piñón par calcular la relación de transmisión para obtener el resultado deseado. Estos números entonces fueron de entrada en el generador de vectores radiales para producir vectores de las ruedas y los piñones.
(Uno de los insumos del programa es el "módulo", que es la distancia de eje * 2 / (no. de los dientes de la rueda + no. de dientes del piñón). Deje que la hoja de cálculo calcular el módulo necesario al espacio de los engranajes en ejes exactamente 3" apart.)
La manecilla de las horas exige un conjunto de engranajes que se divide por doce. Se necesitan sólo dos juegos de ruedas y piñones.
