Un reloj de engranajes de madera con un mecanismo único (8 / 34 paso)

Paso 8: Diseño del marco

El marco por supuesto lleva a cabo todos juntos. Los piñones y las ruedas fueron diseñadas para montar en ejes 3" aparte, por lo que el marco tiene un eje central con tres otros 3" del centro. Los dos ejes de fondo también son 3" aparte. Hay un frente y trasero marco el delantero integrado con la esfera del reloj. Un montón de espacio abierto asegura que los engranajes sigan siendo visibles.

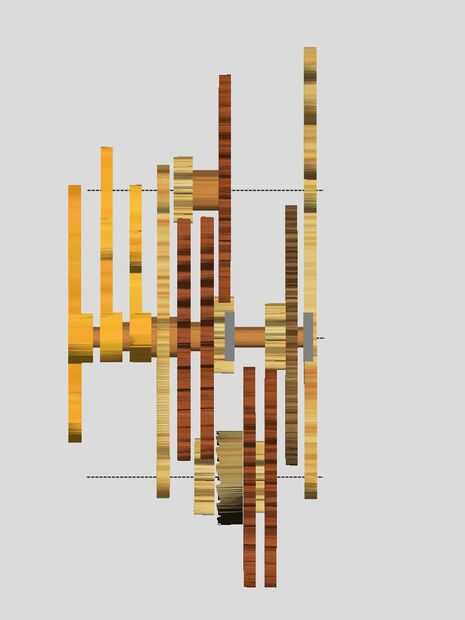

Los engranajes son capas en los ejes de modo que las respectivas ruedas y piñones mate sin interferir con otros sistemas del engranaje.
