Un reproductor de DVD Hack (9 / 10 paso)

Paso 9: Corte del Laser caja

Para dar cualquier proyecto electrónico un aspecto aseado es siempre muy importante ponerlo en una caja de formas y tamaños adecuados. Nuestro reloj de VFD no es una excepción y también necesita una caja. Hay al menos tres formas de hacerlo. En primer lugar es algo estándar. Este es probablemente el más barato y menos solución mucho tiempo. El problema es que no es, literalmente, no hay posibilidades de encontrar un cuadro que no se ve abultado y feo y al mismo tiempo es capaz de acomodar nuestra larga VFD panel y fuente de alimentación junto con un margen de Freeduino Junta. Además, una caja todavía requeriría esfuerzos sustanciales para garantizar juntas y el panel interior de muchos agujeros y al final se vería feo de todas formas.

Segundo enfoque es el diseño de un modelo 3D del recinto en un sistema CAD y luego pone una orden con una casa de fabricación y utilizando tecnología de impresión 3D. Esto probablemente daría mejores resultados en términos de forma, pero requeriría conocimientos algo avanzados en modelado 3D y además nos costaría una fortuna.

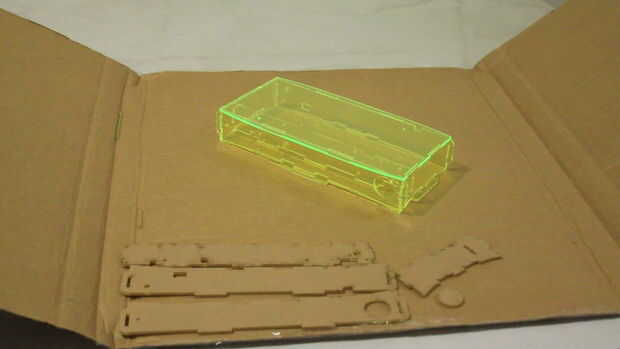

Un compromiso razonable sería el tercer enfoque – para hacer una caja de paneles de acrílico que se corte por una casa de fabricación como Ponoko haciendo sistemaláser. Los ficheros de diseño podrían prepararse incluso en Corel o Inkscape (aunque se recomienda utilizar una herramienta 3D como SketchUp y explicará por qué más adelante). De esa manera sería posible hacer un cuadro como compacto como sea posible, diseñar los orificios necesarios y hacer láser para hacer el trabajo duro en vez de nosotros. También nos dará habilidades invaluables de hacer dibujos de cosas reales con la oportunidad de ver y tocar el resultado final. Y todo esto por un precio muy razonable pagar por los materiales, tiempo de mecanizado y de envío.

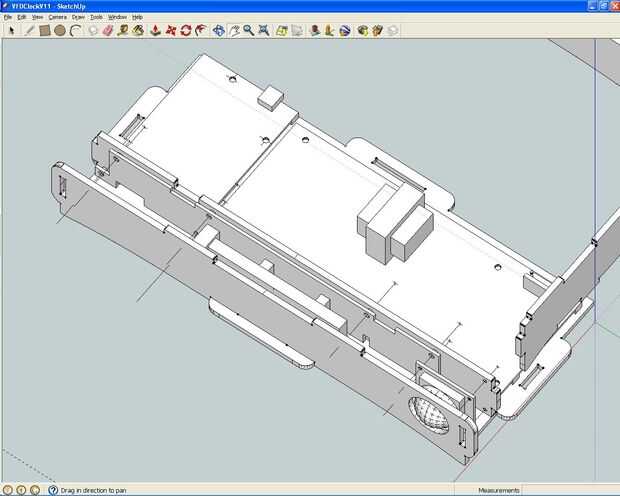

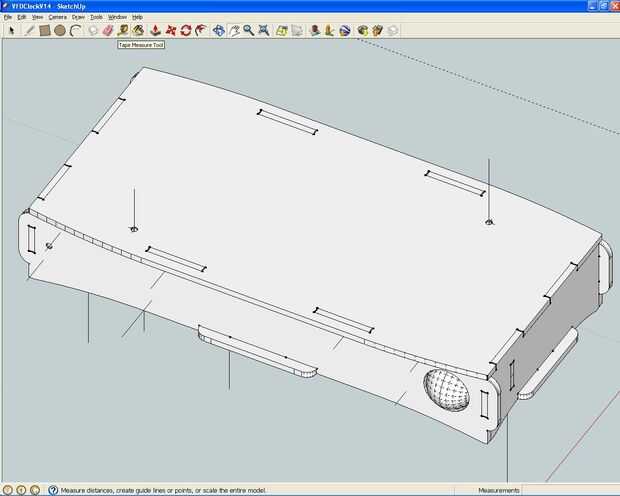

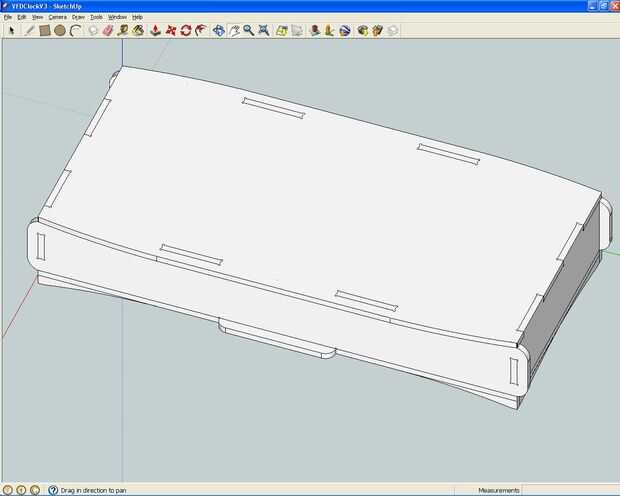

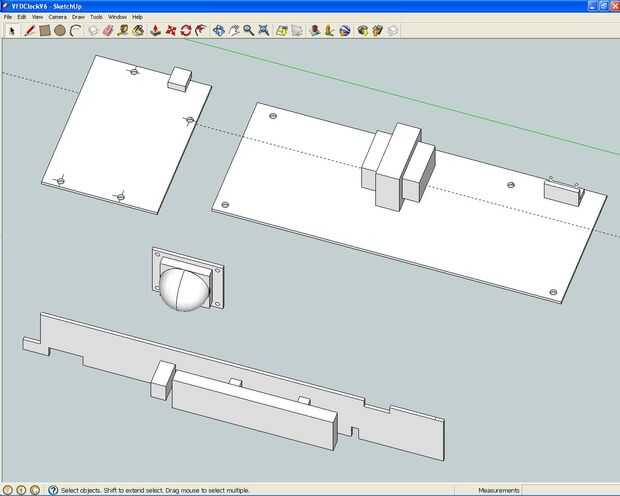

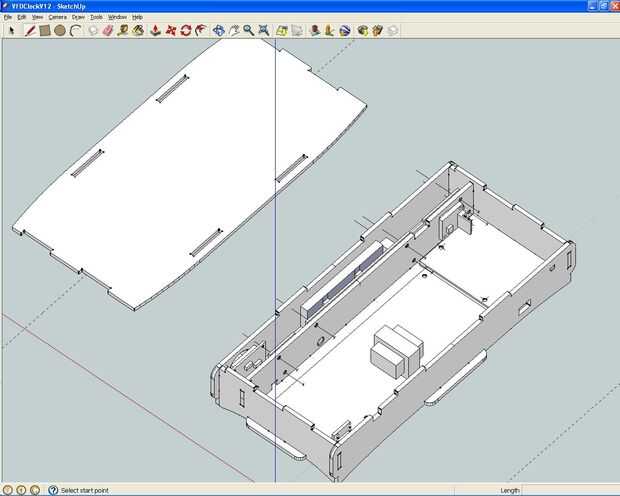

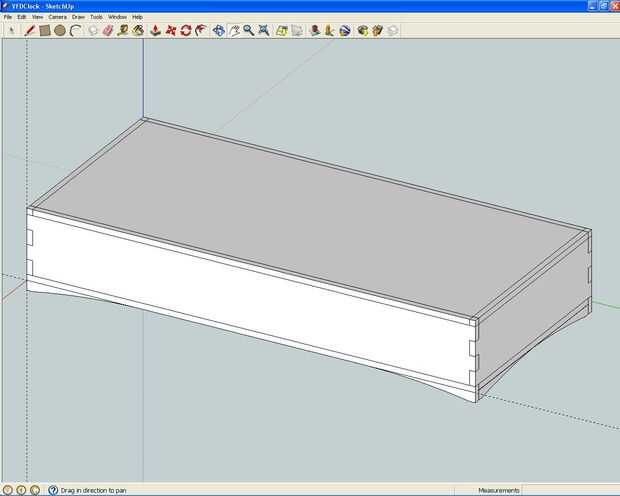

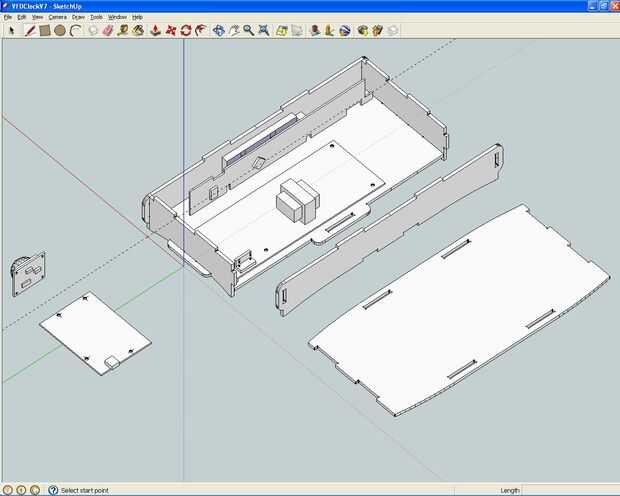

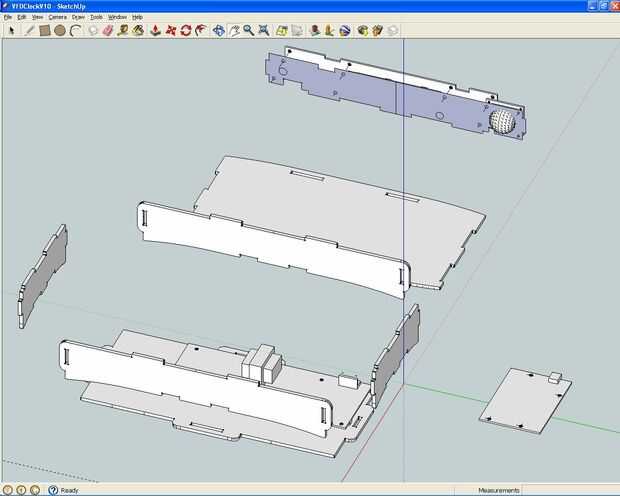

Ahora unas pocas palabras por qué es preferible usar modelado 3D herramienta en lugar de 2D uno. La respuesta corta es simple: mientras que la sobrecarga de la complejidad de diseñar cosas en 3D es tan baja que podría ser descuidado es una muy potente oportunidad de encajar todas las piezas en 3D, encontrar y solucionar problemas antes de que las piezas se han fabricado realmente. Mediante el diseño de modelos de tableros y VDF panel también es posible para asegurarse de que todos ellos caben dentro de la caja sin interferencia mutua.

Hay algunos trucos y consejos que hemos seguido diseñando este recinto, se describen en detalle en el artículo de Ponoko 'Cómo hacer empalmes ajustados en acrílico'. No hay las esquinas agudas en diseño crean puntos débiles en el acrílico, es por eso que cada rincón tiene un radios pequeños. Otro truco es que las ranuras se hacen un poco más pequeñas de lo que serían en un mundo ideal – para compensar el material que se quema lejos por láser.

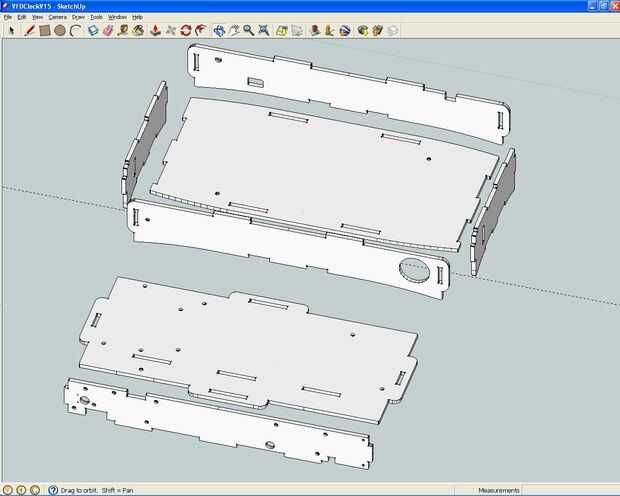

Para exportar datos en 2D Sketchup-svg-contorno-plugin debe estar instalado. Chicos de compañía de vuelos de las Ideas han hecho un gran trabajo – ahora es muy fácil exportar trazados de diseños en 3D SketchUp.

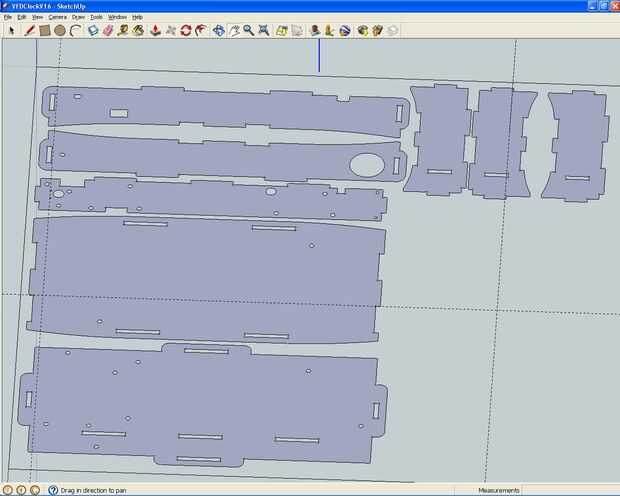

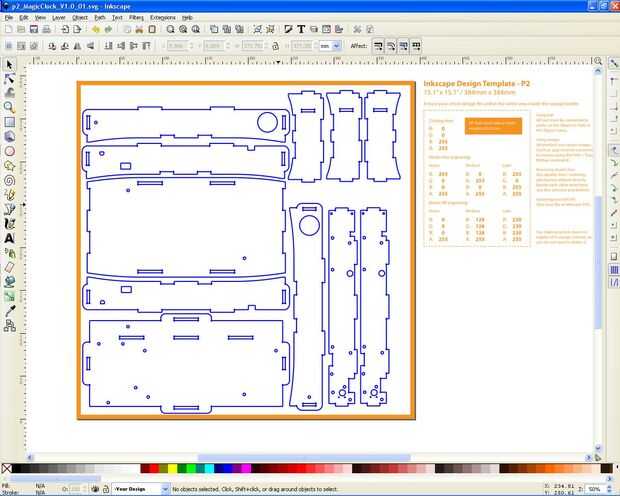

El dibujo 2D final está listo para ser enviado a Ponoko. Un lector atento probablemente ha notado que el número de piezas es más grande de lo necesario. Sí, esto es maximizar el uso del material-si usted no necesita piezas de repuesto y solo eliminar elementos excesiva antes de enviar el diseño a la casa de fabricación.

Descargar VFD MagiClock recinto dibujos en Google SketchUp y SVG, formatos por favor siguen este enlace: VFDClock_Enclosure_Rev1.0_2012_10.11.zip
