Un reproductor de DVD Hack (1 / 10 paso)

Paso 1: Desechado piezas de reproductor de DVD

Pantallas fluorescentes de vacío (VFD) hacen cualquier dispositivo consumidor buscando llamativa, atractiva e inusual. Un VFD emite una luz muy brillante con alto contraste y puede apoyar elementos de varios colores, algunos de ellos son capaces de transformar no sólo números de siete segmentos, pero personajes e información incluso gráfica. VFDs son igualmente grandes para nada de dispositivos profesionales para cosas básicas de bricolaje. Sin embargo VFDs están algo caros para proyectos de pequeño hobby y notorio para su control no trivial como que requieren voltajes superiores a niveles de la TTL, el hecho de que las rejillas de impulsión además de segmentos o puntos y por lo tanto hacen presencia de controladores dedicados de VFD muy deseable para simplificar la comunicación con microprocesadores.

Pero ¿qué pasa si toda esta infraestructura ya existentes, lo es difícil combinar juntos algo como Arduino controlador VFD? La respuesta es no, no, en absoluto! Reproductores de DVD más modernas equipados con VFDs y cuando menos fiables piezas mecánicas (unidades de DVD ROM) fallan dispositivos simplemente se desechan. En cambio, cierta electrónica todavía podría ser reutilizada para dar a tu proyecto una mirada completamente nueva reducción de costes al mismo tiempo y salvar el medio ambiente. Además de un VFD con controlador de a bordo y una fuente de poder que todo lo provee de todos los niveles de tensión vital hay un bono, un receptor de infrarrojos y botones. Controlador VFD se encarga de refrescar la pantalla, control de eventos de botones y receptor IR encapsulando control todo en una interfaz serial y hacer integración con controladores incluso primitivos muy posible, dando a cambio completamente funcional de control remoto sistema.

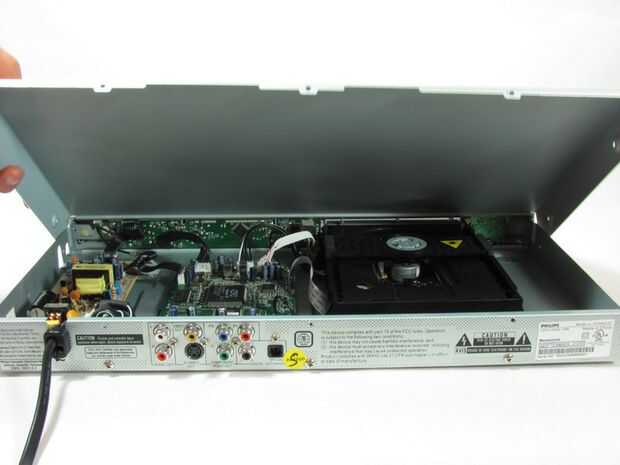

Pero bastante teoría, echemos un vistazo a un ejemplo real. Nos encontramos con un reproductor de DVD roto literalmente acostado en la calle. Prueba rápida indica eso tablero de VFD y alimentación funcional. VFD fue 16 segmentos y por lo tanto, capaz de mostrar no sólo cifras sino que personajes así. Después de unos minutos de internet fue identificado el nombre del modelo de la búsqueda: Philips DVP630

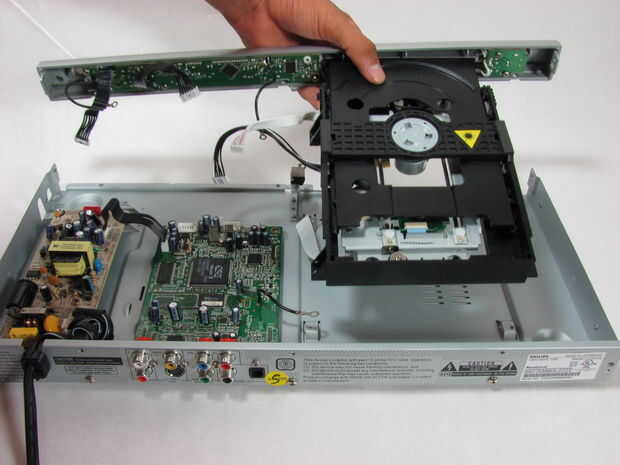

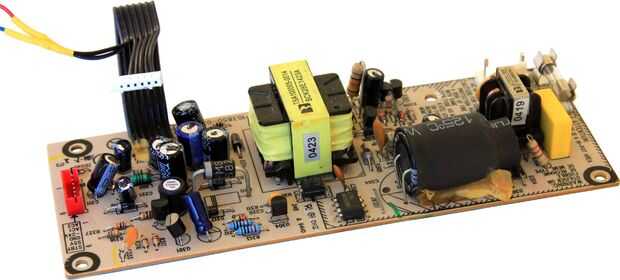

Para nuestro experimento necesitamos un panel VFD frontal y un tablero de la fuente de poder solamente.
