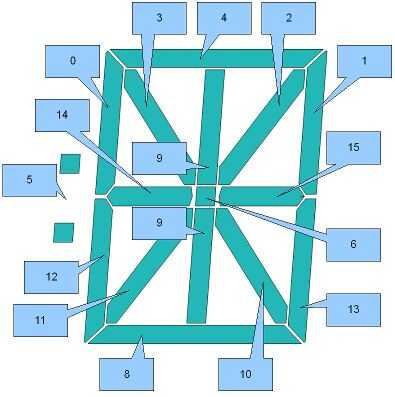

Paso 3: Exhibición de VFD y conductor - mapeo de bits para segmentos
![]()
Vamos a tener una mirada más cercana en el VFD y su conductor. Para un dispositivo externo VFD es accesible a través de una interfaz como la RAM estática. La pantalla tiene 7 dígitos (símbolos) de 16 segmentos. Cada símbolo se define por dos bytes (16 bits), por lo que en total 14 bytes se utilizan. Un símbolo es codificado por una combinación de bits, ajuste un poco a ' 1 hace un segmento se ilumine. Byte más significativo es lo primero, el bit más significativo también es lo primero. Así, con el fin de mostrar el primer símbolo en la pantalla como ' 1 el primer byte de RAM debe ajustarse al valor
0 x 20 y la segunda – a valor
0x6. En otros mundos, necesitamos establecer lógica bits 13, 2, 1 ' 1 y en la representación binaria parece como
0010000000000110b.
Tenga en cuenta, que colon se controla con un solo bit 5 y está disponible para 3- y 5 dígitos solamente. Dos segmentos verticales en medio de dígitos simultáneamente son conducidos por un solo bit 9, no hay manera para activar solamente uno de cada dos segmentos.
Con el fin de simplificar la salida a la pantalla de que un controlador de software debe ser implementado. En el siguiente paso será ir a través de este proceso.
