Un reproductor de DVD Hack (4 / 10 paso)

Paso 4: VFD Driver Demo

Para controlar DP501 HNV-07SS61 VFD de manera eficiente y sin esfuerzo, se ha implementado el siguiente controlador de software. La funcionalidad se encapsulan en archivos HT16512.cpp y HT16512.h y diseñada para procesadores AVR. Interfaz de comunicación unidad de la lógica utiliza pinModey funciones DigitalWrite Arduino bajo nivel biblioteca. También nueva HT16512 clase hereda la clase de impresión de Arduino para simplificar la salida para mostrar aún más. Sin embargo, a pesar de las dependencias de los Arduino el código puede ser fácilmente portado a PIC o brazo de arquitecturas.

Lógica del conductor se subdivide en varios grupos: inicialización y bajos métodos, pruebas y efectos visuales, métodos de acceso directo a HT16512 sin búfer intermedio y métodos para las operaciones de buffer intermedio.

No discutiremos aburridos detalles de implementación del controlador VFD, sin embargo, si usted está interesado, puede hacer referencia a este artículo: http://atmega.magictale.com/853/vfd-driver-demo/

El código siguiente muestra cómo inicializar nuestro conductor de VFD:

#include < avr/interrupt.h >
#include < util/delay.h >
#include "wiring.h"
#include "HT16512.h"

#define VFD_CS_PIN 15 //PD7
#define VFD_SCLK_PIN 14 //PD6
#define VFD_DATA_PIN 13 //PD5

#define STANDBY_PIN 12 //PD4

HT16512 vfd (VFD_CS_PIN, VFD_SCLK_PIN, VFD_DATA_PIN);    Exhibición de VFD

int Main
{
pinMode (STANDBY_PIN, salida);
digitalWrite (STANDBY_PIN, alto);

Habilitar la fuente de alimentación de VFD
digitalWrite (STANDBY_PIN, bajo);
_delay_ms(100);
digitalWrite (STANDBY_PIN, alto);

Inicializar el tubo de VFD
VFD.Reset();
vfd.addrSetCmd(0);
vfd.clearFrame();
vfd.flipFrame();

SEI();

mientras (1)
{
vfd.testStep()
_delay_ms(200);
}
}

Como se puede ver, aparte de VFD_CS_PIN, VFD_SCLK_PIN, pernos de VFD_DATA_PIN que se dedican a la comunicación de VFD también hay pin STANDBY_PIN que simula el botón de encendido y manda a cambiar + carril de alimentación de 5V en.

Vamos a entrar hasta la parte de hardware. En esta demo vamos a usar Freeduino Junta. En total tenemos 4 (cuatro) señal de los cables para conectar al panel VFD. Por supuesto, también necesitamos carril de alimentación GND y + 5V .

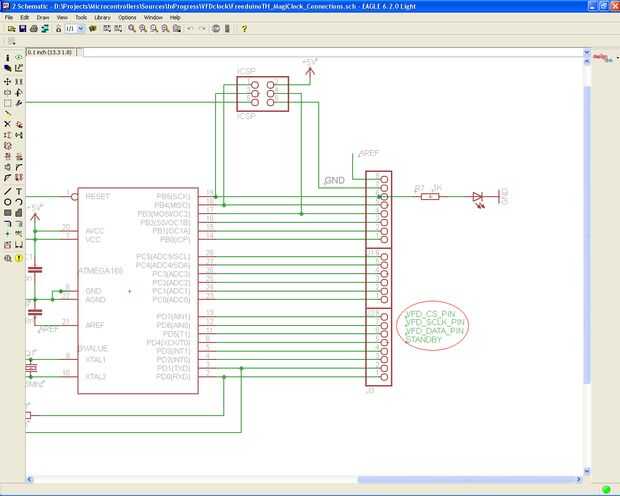

Esta es la tabla de asignación de señal entre el Freeduino tablero y panel VFD (véase también Esquema de DVP630):

Señal	Freduino conector de pines	Conector de panel VFD, pines
VFD_CS	J3-8	RB502-2
VFD_CLK	J3-7	RB502-1
VFD_DATA	J3-6	RB502-3
MODO DE ESPERA	J3-5	CN503-3
+ 5V Standby	JP1-3	RB501-5
TOMA DE TIERRA	JP1-4, 5	RB502-4

Y el video muestra el resultado: Freeduino tablero funcionando VFDDemo, conectada a la fuente de panel y potencia VFD de quebrados de Philips DVP 630.

Para descargar el Demo de VFD VFD ejemplo para AVR y biblioteca encuentran que vfddriverdemo.zip adjunta a este paso.
