Un RepStrap con el proceso de control (1 / 25 paso)

Paso 1: La configuración

Aquí está la configuración en detalle. Todas las piezas fueron construidas siguiendo las indicaciones de proyectos comunitarios. En este paso he incluido descripciones y enlaces para todos los componentes de hardware y software para este proyecto. Si sigues todas las instrucciones en estos enlaces tienes una configuración idéntica a la mía. Se puede utilizar cualquier plataforma CNC X-Y usted puede conseguir sus manos. Que he enumerado algunas alternativas en uno de los pasos finales.

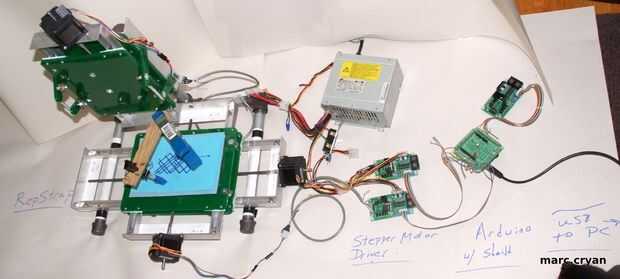

De izquierda a derecha.

RepStrap
Esto es "McWire cartesiano Bot v1.2" - es una versión de máquina del CNC de Tom McGuire que ha sido adaptada por el grupo de la RepRap para impresión 3D. Para simplificar, este Instructable es usando sólo el eje X-Y. Usted debe ser capaz de usar cualquier etapa X-Y que es impulsado con motores paso a paso.

Si desea construir esta máquina exacta, instrucciones detalladas pueden encontrarse aquí (http://reprap.org/bin/view/Main/McWire_Cartesian_Bot_1_2) creo que estos fueron escritos por Zach Smith del equipo de RepRap.

Original de Tom McGurie instructable está aquí (

«Controladores paso a paso»
Estas tarjetas de conductor son también el trabajo del equipo de RepRap. Son "Paso a paso Motor Driver V1.2" diseñado por Zach Hoeken. Las instrucciones completas se pueden encontrar en http://reprap.org/bin/view/Main/Stepper_Motor_Driver_1_2. Estos incluyen puertos para topes ópticos. Esta es una característica muy agradable, pero no estoy usando aquí.

Tienen nueva versión - v2.3 de controlador de Motor paso a paso que está disponible aquí (http://store.makerbot.com/featured-products/stepper-motor-driver-v2-3-kit.html).

SparkFun es siembra un apuesto conductor así (http://www.sparkfun.com/commerce/product_info.php?products_id=9402).

"Poder"
El poder de los controladores es de una fuente de alimentación de ordenador de sobremesa. RepRap también le dirá cómo hacerlo!

http://dev.www.RepRap.org/bin/view/Main/PCPowerSupply

«Arduino con breakout»
Esta configuración utiliza un Arduino Duemilanove con un chip Atmega 168. Todo debería funcionar con otra Arduino y clones.

Este desglose es también de RepRap. Es "Arduino Breakout v1.4" también diseñado por Zach Hoeken. Y está disponible aquí. http://Store.MakerBot.com/Electronics/PCBs/Arduino-Breakout-v1-4-PCB.html

Diversión de la chispa siembra un tornillo bonito escudo así (http://www.sparkfun.com/commerce/product_info.php?products_id=9282)

«Cable USB a PC»
Arduino está conectado a un ordenador de sobremesa con un cable USB.

«Software en el PC»

Estoy ejecutando una distribución de Linux de Ubunto en mi PC, no importa el sistema operativo desde este proyecto con Arduino y procesamiento software que está diseñado para funcionar en la mayoría de las plataformas (Linux, Mac, Windows).
Si ya no tienes, necesita cargar el Arduino y el procesamiento de paquetes de software.

http://www.Arduino.cc/
http://Processing.org/
