Un RGB LED con el iDevice! (2 / 6 paso)

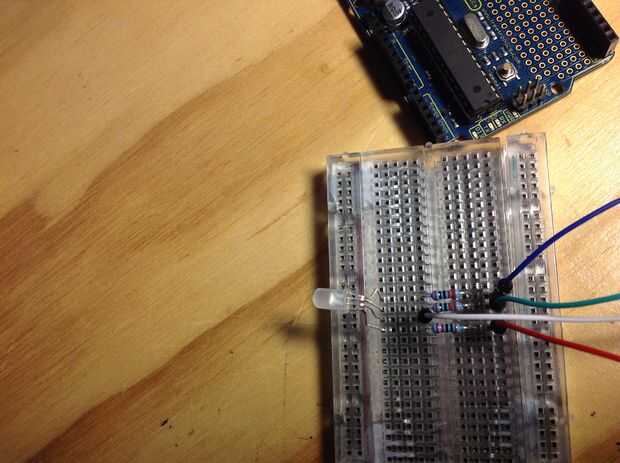

Paso 2: Construir el circuito!

El circuito es Simple si nunca ha conectado un led antes, el conductor común, la más larga, se conectarán a tierra y las conexiones restantes pasarán a través de un resistor en 9,10 y 11 pines PWM, (modulación de anchura de pulso)
PWM es básicamente que destella el led tan rápido que el ojo humano ve como constantemente en un birightness inferior, brillos diferentes se obtienen cambiando la proporción de que el led está encendido entonces apagado. los pines 9, 10 y 11 son simplemente pulso modulación de anchura de compatible.
El cable muy corto (rojo) irá a través de una resistencia al pin 11, pasará a la 2ª menor (verde) al pin 10 y finalmente el azul (queda plomo) irá al pin 9. y en caso no ya cableado más plomo-es el negativo de cada led, debe ir a un agujero de labbleled de tierra en el arduino.
