Paso 7: Proceso utilizado
Como prometido, aquí está un funcionamiento abajo del proceso que permite determinar las longitudes y los ángulos.

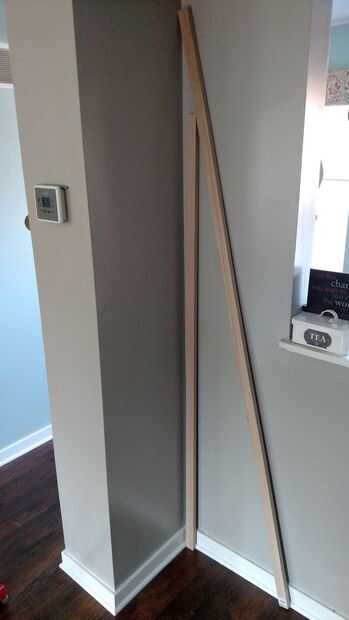

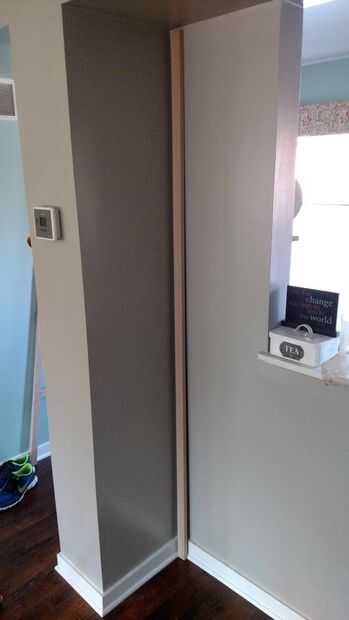

El primer paso es determinar cómo altura desea que sus estantes para ir. Aquí hice una medida áspera antes de llegar a la madera. Después de conseguir la madera configurar una pieza para obtener una buena sensación para la altura que me ha gustado.
Corte la madera a la altura deseada.

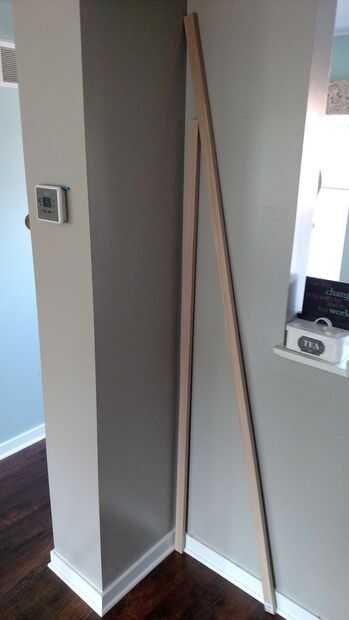

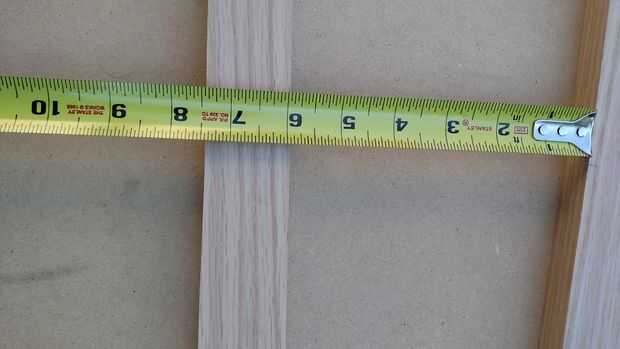

A continuación determine el ángulo áspero como setting-up la madera. Mida la distancia en la base de los tableros.

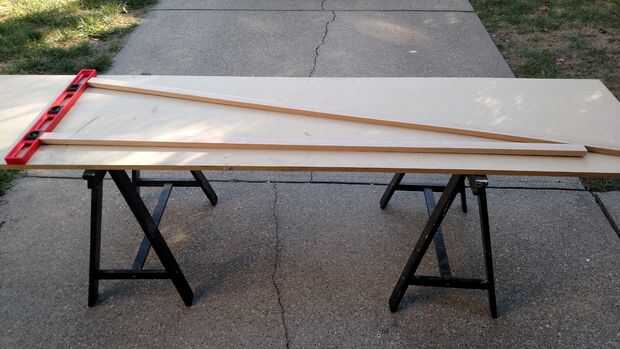

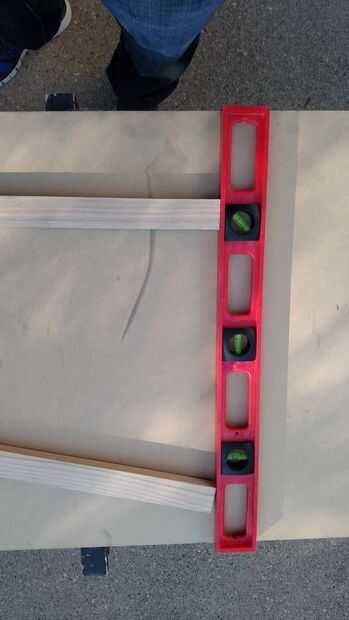

Ahora podría hacer algún dulce trigonometría para calcular el ángulo preciso, pero no fue en busca de súper precisión aquí así que sacó mis piezas y puso plano contra un nivel.

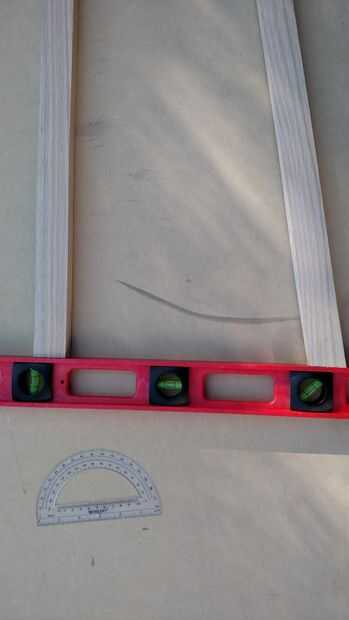

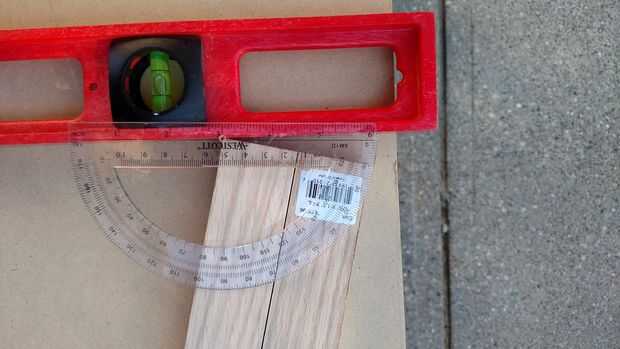

Usando un transportador medir áspero el ángulo necesario para todos los cortes. Corté la parte inferior de mi madera en este recién encontrado ángulo.

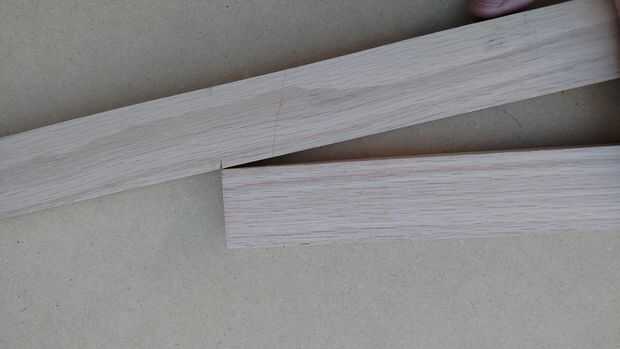

Con el nivel y superficie plana, configurar mi madera y marque el punto donde la Junta angular toca la tabla recta. Usé esta marca para cortar el tablero angulado a tamaño.

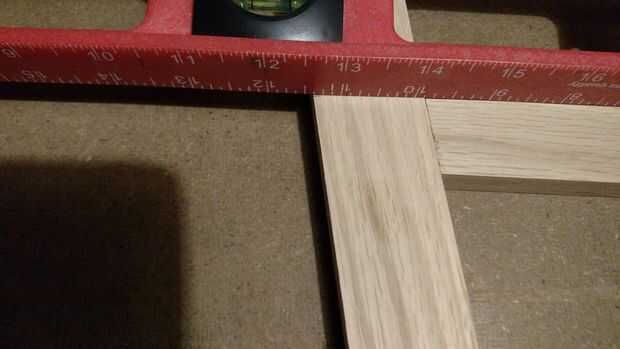

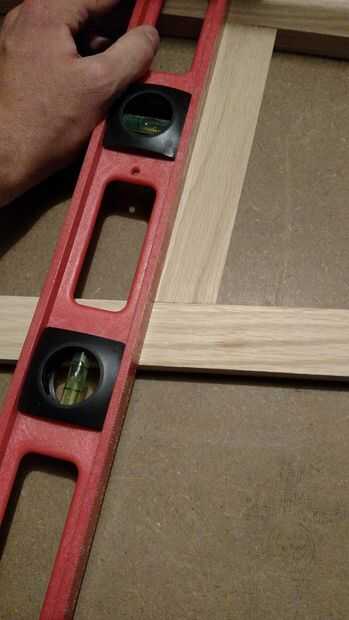

El siguiente paso es determinar la longitud de los tirantes. Determina el medio de la Junta ir a mitad de camino hacia arriba y hacia abajo desde allí y marcar esos puntos. Luego se mide la distancia entre las piernas. Esto es la longitud que uso para el lado largo de las llaves. Si te querías ir con 5 estantes (que creo que podría hacer si hacen otra, yo dividiría el estante en 6 secciones en lugar de 4).
Los frenillos son ahora deslice en su lugar y el resto del proceso es el mismo para unir el resto de las piernas.

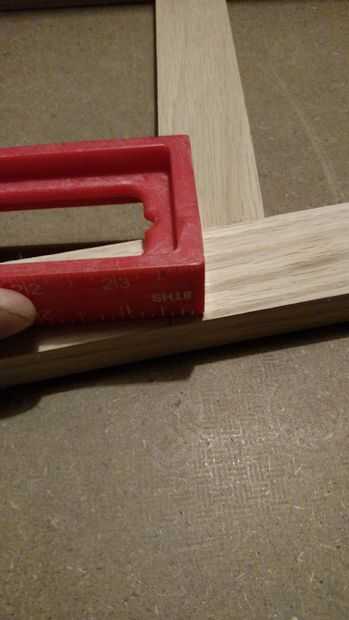

Para los estantes quería poner 3 estantes sobre los soportes. Hice una marca que es el ancho de la madera contrachapada de la parte inferior de la ortesis. Medí el ancho de esta marca. El resto permanece igual.
Está sobre él.
Gracias por leer mi Instructable!
