Un Robot de lucha libra, Algos (2 / 7 paso)

Paso 2: Desarrollo y diseño CAD

CAD original dibujo de Algos se perdió en un fallo del disco duro y el diseño tuvo que ser rehecho desde cero. Incluso con el diseño se completa una vez, todavía había mucho que hacer en cuanto a refinamiento de diseño. Un problema adicional que surgieron durante el diseño fue el motor original del arma prevista fuera de stock.

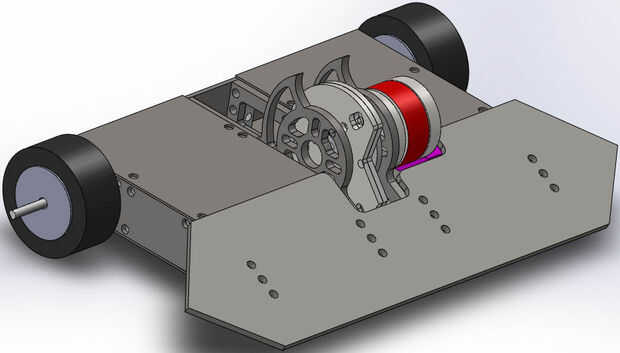

El modelo inicial de CAD sirve principalmente para crear la forma general del robot. Ésta fue la etapa en el diseño donde se determinó la mayor parte de la colocación del componente y la geometría general, tanto para el chasis y el sistema de arma.

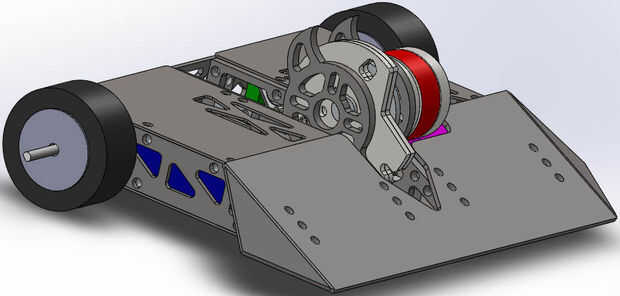

La segunda fase del diseño se centró en tomar este concepto inicial y eliminación de suficiente masa en el chasis para garantizar que acabaría por debajo del límite de peso de 1lb. Durante este proceso, la única área segura de reducción de peso fue la cuña de delantera, ya que estaba destinado a ser la superficie de impacto primario.

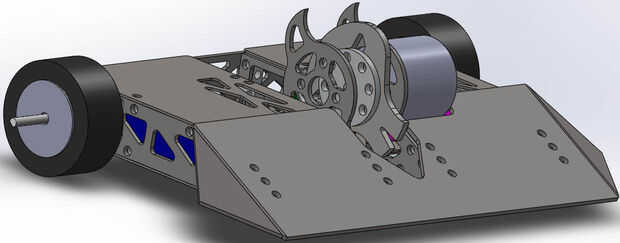

Poco después de hacer los ajustes finales al diseño del motor que pensaba utilizar fue fuera de stock. Con un evento en un futuro no muy lejano, tuve que buscar un motor nuevo del arma y modificar algunos aspectos del diseño, incluyendo el peso del disco y algunas de la arma Monte agujeros.
