Un Robot de lucha libra, Algos (4 / 7 paso)

Paso 4: montaje

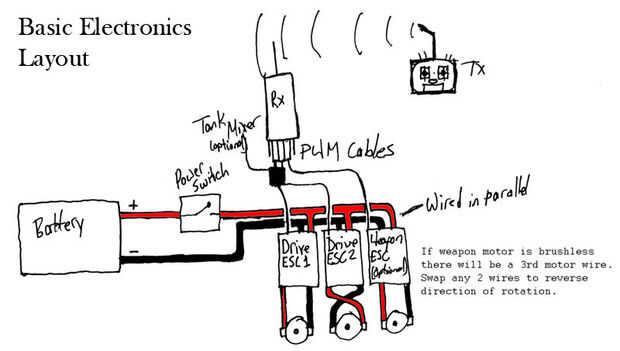

Con el Nutstrip, chasis fueron extremadamente rápido, lo que significa la mayoría del trabajo fue cableado. He incluido un esbozo generalizado del esquema eléctrico de un robot con dos motores y el motor de una sola arma. En el caso del motor del arma de Algos, era sin cepillo así que en lugar de dos cables usa tres, sin embargo el resto de la disposición es idéntico.

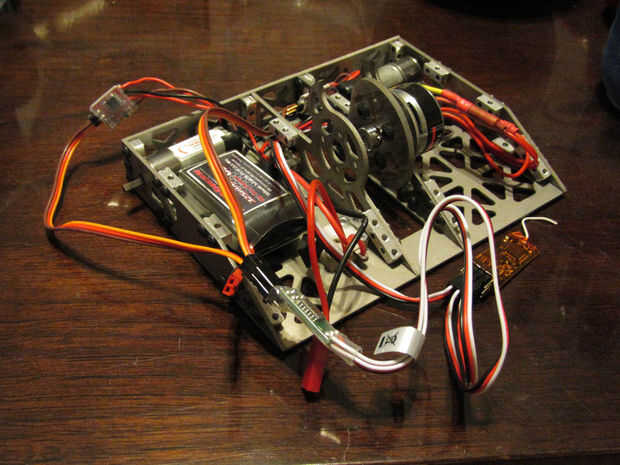

Algos era un robot muy denso y debido a eso, tuve que cambiar varios componentes de su posición prevista. Inicialmente el plan era que la mayoría de los componentes electrónicos junto a la batería, sin embargo con todos los cables que no había espacio para todo. El receptor fue reubicado en el lado del motor del arma del chasis y fijado al riel lateral para minimizar el riesgo de que entren en contacto con el motor del arma. La ESC en coche es encajada entre el panel posterior de la armadura y los motores impulsores, mantener en su lugar y reducir al mínimo la cantidad de espacio que ocupan.
