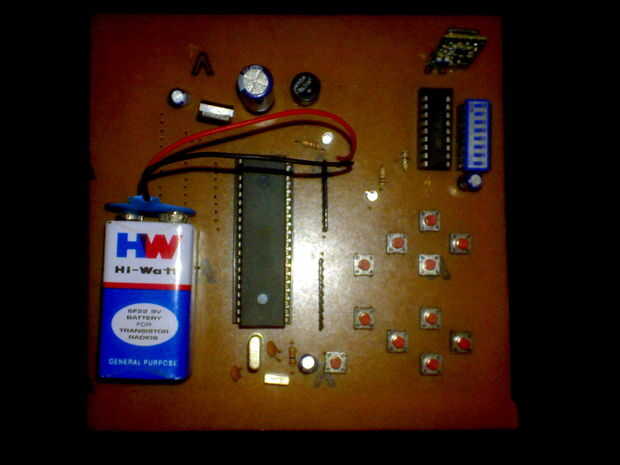

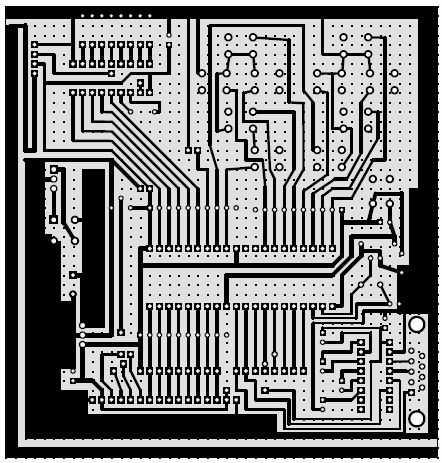

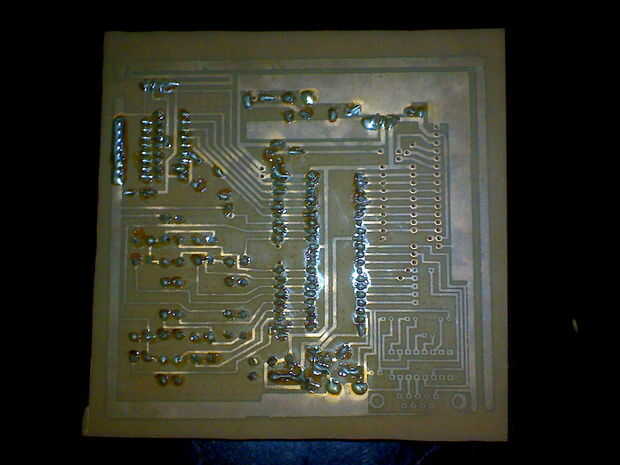

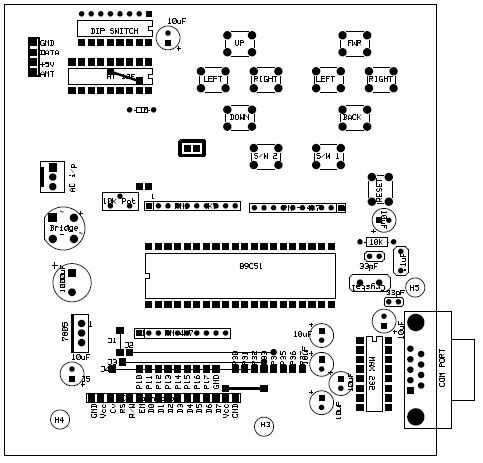

Paso 3: Transmisor - del mando a distancia

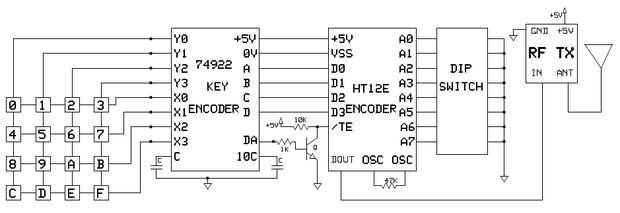

16 diferentes combinaciones siempre por el uso de interruptor pad permiten que el usuario con variedad de opciones. El 16 que se transmiten varias combinaciones para datos de 4 bits por el IC74922 que es a su vez conectado con el codificador ICHT12E este IC proporcionará datos de 4 bits.
Codificación:
Los datos de 4 bits recibidos de la IC74922 se dan para el codificador. Cuatro bits (D0 - D3) se dan como dato en los pines de datos.
Los datos de 4 bits conectados a los pines 10 a 13 están paralelo. Estos datos paralela de 4 bits se convirtieron en forma serial internamente por el codificador y los 4 datos en serie no se obtiene en el perno 17. Los datos en esta serie se dan más al módulo transmisor.
La resistencia de 1 ohm externa conectada a los pines 15 y 16 se utiliza para generar oscilaciones en el codificador de una frecuencia particular. Por lo que los datos de 4 bits en serie se alimentación en el módulo transmisor a la misma frecuencia.
Transmisión:
El transmisor principal es un módulo de transmisor ASK, basado en modulación OOK (ON-OFF keying). Su frecuencia es de 433. 92 Mhz.
En el pin de datos del módulo, los datos en serie del pin 14 del codificador está conectados. Esta información se transmite en frecuencia 433,92 Mhz. El alcance de transmisión del transmisor es de 25 a 30m (radio) sin antena. Para la transmisión sobre esta distancia debe conectarse una antena.
Una vez que los datos llegan el pin de datos es decir pin no 2 del módulo RF entonces los datos se transmite a través de él, la transmisión de datos es a través de un portador de muy alta frecuencia, los datos se transformaron más en un tipo adecuado y luego se transmite hacia fuera a través de antena conectado al módulo de RF no pin 4.
