Paso 1: Lista de materiales
Hemos diseñado un pequeño PCB simple para este controlador - podrías usar esto, o algún otro protoboard semipermanente y alambre cosas a ti mismo.
Los diseños y el esquema del PCB del controlador son de código abierto y disponible para descargar desde nuestra Página de GitHub - los archivos son los necesarios para modificar el PCB en Eagle CAD y un archivo zip de los archivos Gerber necesarios para enviar a un fabricante de PCB si usted quiere tener su propio hecho.
Alternativamente puede obtener la PCB (o resto) directamente con nosotros mediante el enlace de arriba abajo.

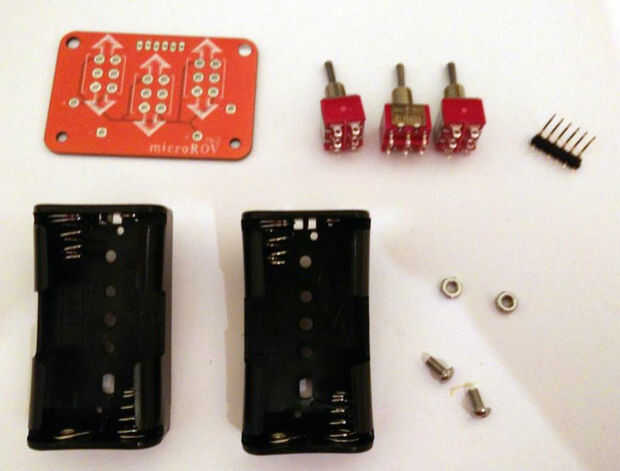

Para esta construcción es necesario
1 x PCB controlador ( de nosotros )
2 x soportes de batería del AA ( RapidOnline )
3 x DPDT (on) - off - (on) palanca del interruptor ( RapidOnline )
1 x 6 pin 2,54 mm tono masculino encabezado - ( recto o en ángulo derecho )
2 tuercas de x M3 - ferretería
tornillos de 2 x 8mm M3 - ferretería
