Paso 4: Bosquejado el general perfil, añadir ahora el puesto de lado del plano.
El eje del control selector tiene esencialmente un 1/4" con 1/16" afeitada para crear una cara plana, que permite el mando activar. Así que ahora tenemos que llenar ese espacio en nuestro modelo.
En el mismo "Sketch" menú desplegable, seleccione la herramienta polilínea. Cuando se le pide que seleccione el plano para colocar el dibujo, seleccione el círculo pequeño 1/4".

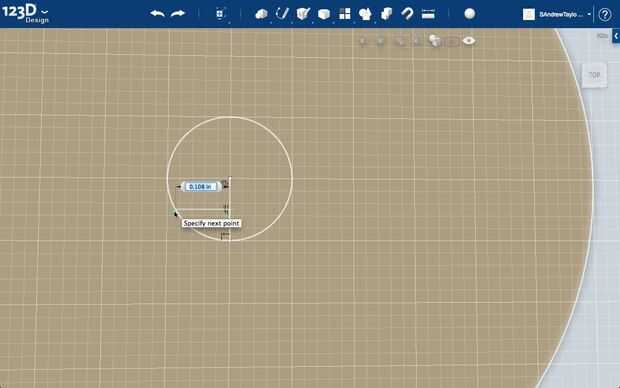

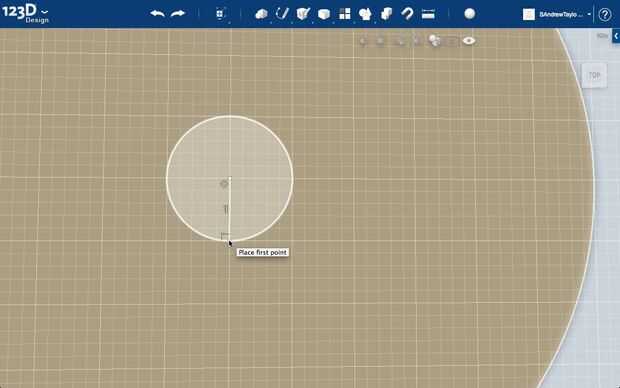

Luego coloque su primer punto en el centro del círculo - debe ajustar y darle verde un poco cuando estás en el centro de la caja. En "Especificar siguiente punto", haga clic en la parte inferior del círculo. Esta línea es con eficacia un radio, definiendo el punto medio del círculo y va a ayudarnos a medir la colocación del lado plano.
Desde 1/16 es una cuarta parte de 1/4", nosotros podemos dividir nuestro círculo por la mitad dos veces para encontrar donde debe ser nuestra línea.

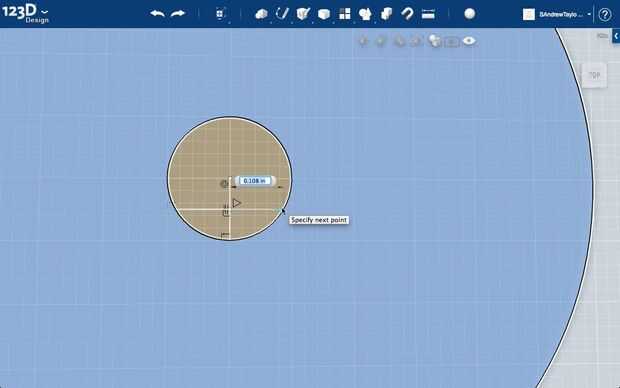

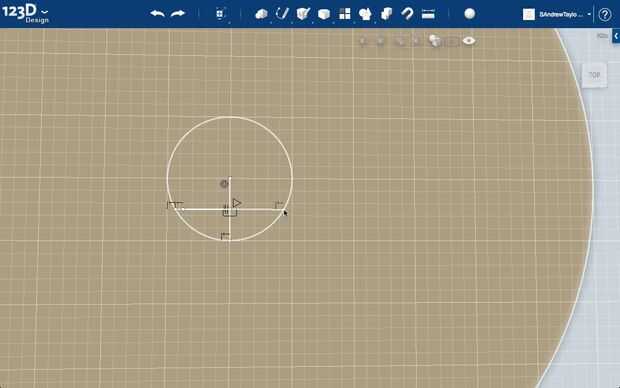

Utilice la herramienta polilínea otra vez y encontrar el punto medio de nuestra línea de radio, se mostrará una flecha verde cuando estás en él. Seleccione el primer punto y el siguiente en el círculo - haciendo un segmento de recta que es perpendicular a nuestra línea de radio. Como una lado T.
Esta línea crea otra sección en nuestro modelo - uno que se pueden seleccionar independientemente de los otros. Pruebe a seleccionar las distintas partes.
Luego hacer la polilínea una vez más, encontrar el centro del radio y va al otro lado.
