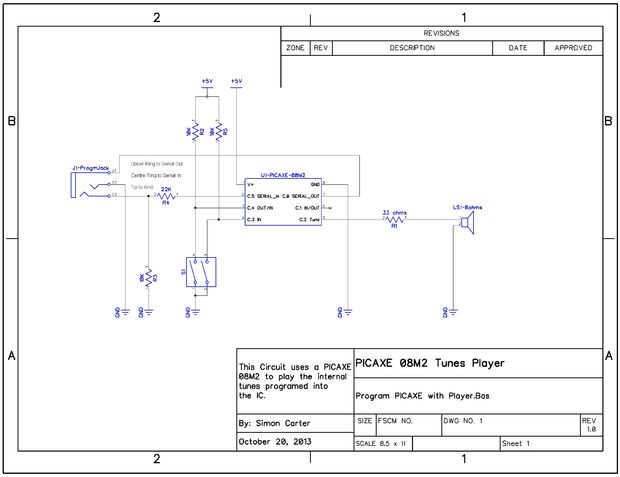

Paso 2: PICAXE Tune jugador diagrama del circuito
Primero ves a la programación toma conectada a la serie de entrada/salida pines y tierra según las especificaciones de PICAXE.
Las C.3 y C.4 pasadores estén perfectamente conectados a + 5V a través del resistor de 10K que normalmente tiene alta. Los interruptores dip también están conectados a los pins de C.3 y C.4 y esto les tirará al suelo cuando los interruptores están cerrados. Por este medio, le dirá el PICAXE que de los 4 internos tunes para jugar. Con sólo dos interruptores que tenemos 4 Estados 0,0 o 0,1 o 1,0 o 1, 1 donde 1 es + 5V en el pin y 0 es tierra de la clavija.
El altavoz, que en este caso es un altavoz de 8 ohm, está conectado a través de una resistencia de 33 ohm como el PICAXE especificación recomienda que el Pin 5 está conduciendo a 40 ohms. Como no hay resistencia de 32 ohm disponible, uso de 33 ohmios. Para otras impedancias del altavoz, utilice un valor de resistencia adecuado.
Cada pin de los 08M 2 cuenta con otras funciones, pero aquí los pasadores están etiquetados sólo con la función de pasador de interés para este proyecto. Nota que con el PICAXE de 8 pines sólo Pin 5, el C.2 pin se puede utilizar para música al altavoz de salida.
