Paso 4: PICAXE Tune programa reproductor

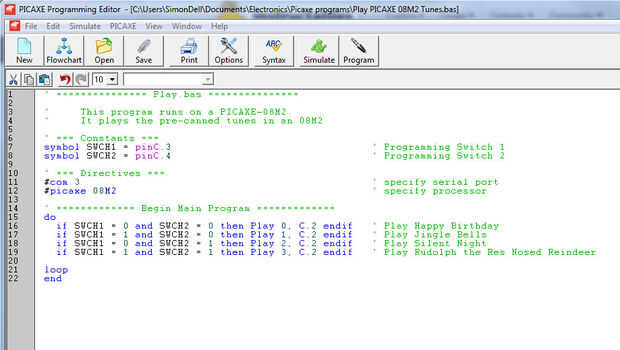

a continuación y en la foto es el programa "juego PICAXE 08M 2 Tunes.bas". Este es un sencillo programa que lee que el estado de los dos conmutadores dip y del Estado juega uno de los 4 temas. Una vez que una melodía es seleccionada el jugador bucle continuamente tocando esa melodía una y otra vez hasta que una nueva combinación de interruptor dip. Será entonces jugar hasta el final de la canción se está reproduciendo y luego cambiar a la nueva melodía seleccionada. En el poder hasta que inmediatamente reproducirá la melodía seleccionada por el ajuste del conmutador dip en el lugar justo antes de poder hacia arriba.

Aquí hemos puesto el puerto com en el equipo al puerto com 3 usando la directiva #com 3. Si tiene problemas para comunicarse con el PICAXE, seleccione vista > Opciones > Serial Port en el Editor de programas y ver qué puerto Com dice "listo para usar AXE027 PICAXE USB".  Siguiente cambiar la Directiva en el programa el puerto com que está utilizando en tu PC. Por ejemplo si utiliza puerto com 4, luego definir la directiva #com 4, no #com 3 ya que tenemos aquí. A continuación guarde el programa y comprobar sintaxis para asegurarse de que usted es bueno ir y luego programar el PICAXE.

' =============== Play.bas ===============

' Este programa se ejecuta en un PICAXE - 08M 2.
' Toca las melodías previamente conservadas en un M 08 2

' === Constantes ===
símbolo SWCH1 = pinC.3 ' programación interruptor 1
símbolo SWCH2 = pinC.4 ' 2 Interruptor de programación

' === Directivas ===
#com 3' especificar el puerto serie
#picaxe 08M 2' especifica el procesador

' === Iniciar programa principal ===
hacer
Si SWCH1 = 0 y SWCH2 = 0 entonces juego 0, C.2 endif ' jugar feliz cumpleaños
Si SWCH1 = 1 y SWCH2 = 0 then Play 1, C.2 endif ' jugar Jingle Bells
Si SWCH1 = 0 y SWCH2 = 1 then Play 2, C.2 endif ' jugar Silent Night
Si SWCH1 = 1 y SWCH2 = 1 then Play 3, C.2 endif ' juego Rudolph el reno de la nariz Res

lazo
final
