Un simple apertura-cierre led bargraph circuito

este es mi primer instructables. Yo no soy americano, soy brasileño, así que perdona mi ortografía.

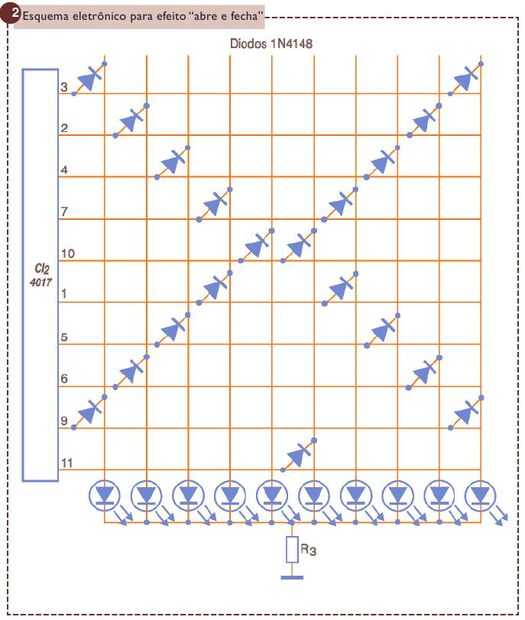

Bien vamos a mi proyecto. Un circuito durante meses intentaron tomar un efecto como un "abrir y cerrar" en un gráfico de barras LED y sólo encontraron circuitos con microcontroladores, cuya utilización no conoce todavía. Hasta un sitio de una de las revistas que Compro, encontré este circuito, colinas y pareció muy buena.

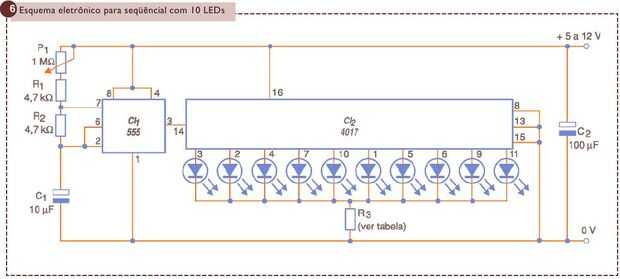

A continuación la lista de piezas, instrucciones sobre cómo montar y algunas imágenes:

Partes:

1 Temporizador 555
1 contador 4017
Gráfico de barras LED 1 o 10 LED
2 resistencia de 4 k 7
1 resistencia de 1K
1 potenciómetro de 1M
1 10uF / 16V condensador
Cables de
Protoboard
Fuente de 12V

Etiquetas: LED, 555, 4017, Gráfico de barras
