Paso 3: pruebas
Este paso es opcional. Si tienes el coraje, puede omitir este paso.

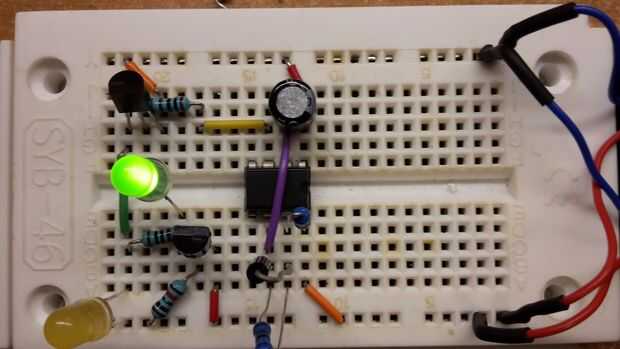

Así que vamos a comenzar por fin! En primer lugar nos lo elctronico para arriba en un protoboard para ver, si todo funciona como se espera. Mientras que en el protoboard, también recomiendo mina pruebas cada LED, porque no probaron, y por supuesto terminé con uno no workig en mi árbol.
También dije, voy a contarte las resistencias apropiadas, bien aquí es una ecuación simple, donde se puede calcute el valor de la resistencia: R =(Ui-Uled)/Iled. Ahora solo conecta en los valores: Ui = su voltaje de entrada; Actividades = 3; Iled = 0,02; R = el valor de resistencia. Terminó así parece esto: R =(Ui-3)/0,02 y todo lo que tienes que hacer es poner en el voltaje de entrada, escribe en la calculadora y voilá! tiene su valor.

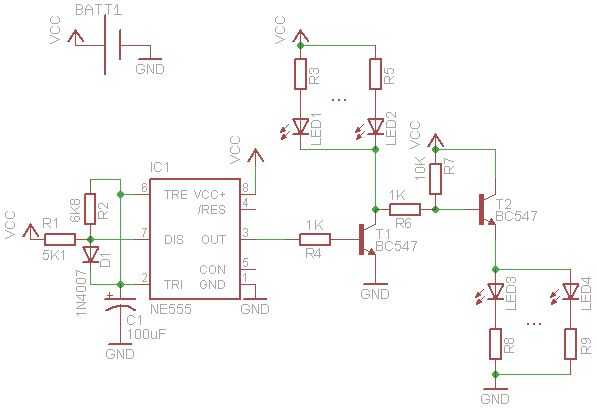

El diseño es bastante simple, sólo tienes que seguir el esquema incluye, hacer todo correctamente y no te olvides de verificar dos veces todo. Si desea modificar el período de conmutación entre los diodos, jugar con R1, R2 o C1. Como dije al principio: "No hay que tener miedo de experimentar!"
Así una vez lo tienes ajustado a sus necesidades y es feliz con ella, tenga en cuenta sus valores componentes, por lo que no se culpe más adelante para el uso de los valores de "default". Ahora podemos pasar al siguiente paso...
