Paso 1: Dibujar el modelo usando Tinkercad, fusión 360 u otro programa de CAD
Si no tienes un ID de Autodesk (login), conseguir uno. Esto le da acceso a muchas buenas herramientas "libres" para crear modelos en 3D para imprimir. Esto se puede utilizar para iniciar sesión en TinkerCAD, un super-easy-to-use basados en cloud software del CAD que funciona a la derecha en su navegador de internet!

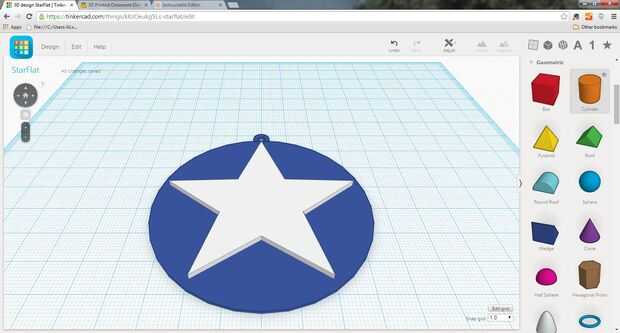

Después de iniciar sesión, haga clic en "Crear nuevo diseño". En el lado derecho de la pantalla, usted tendrá varias categorías con varias formas para elegir. Empecé con la categoría de "Geometría" y un "cilindro" en el menú derecho para el espacio de modelado en la izquierda de la droga. Continuación, ajusta el tamaño del cilindro para obtener el diámetro deseado y la altura. En este caso, hice un diámetro de 140 mm por 1 mm altura cilindro.

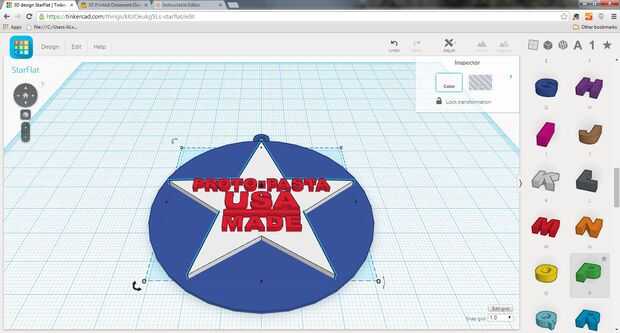

Repita el proceso para crear un "tubo" y una "estrella". Me aseguré que la estrella era más alta (de 2 mm) que el cilindro. Repetí la misma técnica nuevamente en el menú de "Letras". Trabajé con una palabra a la vez. Puede seleccionar varias funciones a la vez manteniendo pulsado el botón shift. Ajusté el tamaño y la altura de "PROTO-PASTA" asegurándose de que es 2 mm más alto que la estrella.
Cuando usted haya terminado de modelado, "salvar" su diseño y "Descarga para impresión 3D". Elija el formato STL importar más adelante en su software de preparación de máquina. También puedes compartir tu diseño en Thingiverse. Este modelo puede encontrarse en http://www.thingiverse.com/thing:539149
