Paso 3: El simple enfoque de diseño...
Una de las ventajas de Google SketchUp es la capacidad de dibujar un bosquejo de 2 dimensiones simple y luego sacan la tercera dimensión, una vez que el perfil básico del producto está tan cercano como sea posible hasta el diseño final.
Más a menudo los usuarios como yo será capaces de manipular una imagen dibujando arcos, círculos y líneas rectas.
Con estos dos aspectos en mente, he estado usando el siguiente enfoque para desarrollar mis diseños:
- Dibujar una plantilla 2D básico y guardar una copia como respaldo
- De esta forma si estropear durante los pasos posteriores que siempre puedo volver y reiniciar usando una copia de la plantilla base
- Debo quiero mejorar o modificar el diseño en el futuro, puedo empezar con otra copia de la plantilla básica e improvisarlo
Componentes del diseño:

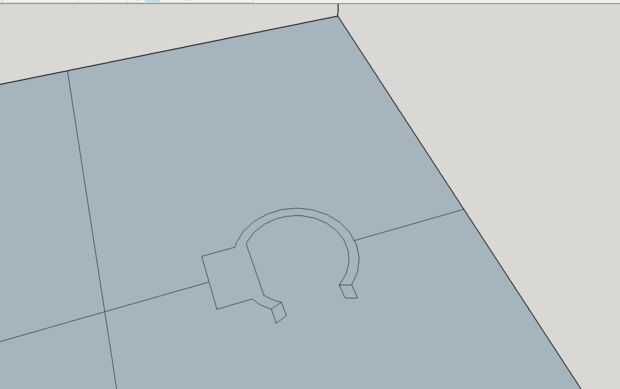

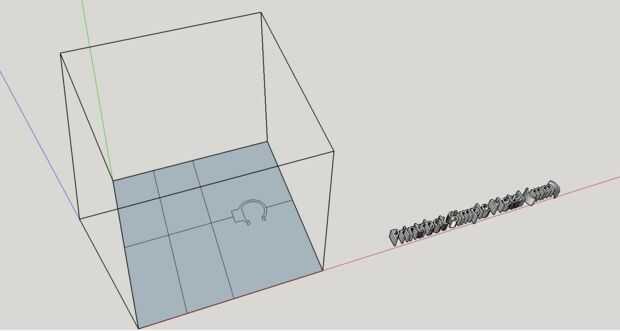

Las imágenes muestran lo que se me ocurrió. El diseño se compone de los siguientes componentes:
- Un arco que es ligeramente más pequeño que la superficie de que se supone que sujetarse alrededor
- Un lado del arco interno es plano para reducir la tendencia del clip para girar cuando está en uso
- El arco se extiende sobre una superficie rectangular - que esta es el área funcional del clip
- Esta área rectangular es un comodín que puedo personalizar a mi solicitud
- Las porciones circulares del arco fin con bordes biselados para que sea más fácil sacar el clip
NOTA
Se adjunta el archivo de SketchUp de plantilla base
