Un sistema de alarma de puerta Simple y confiable (2 / 5 paso)

Paso 2: Utilice el Asistente de circuito para hacer pcb (opcional)

  1. Seleccione--> diseño de PCB en la parte inferior de la interfaz de usuario

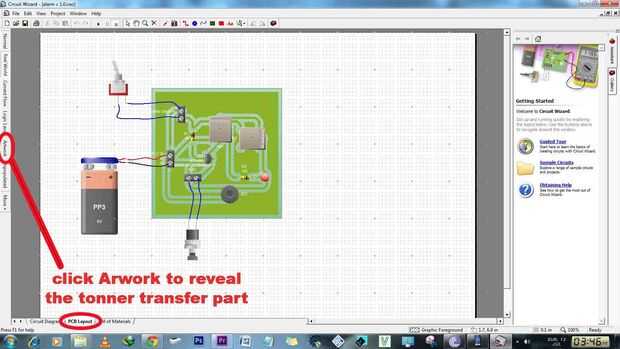

  2. luego seleccionar--> arte
  3. imprimir al documento con una impresora láser
  4. luego transferir el toner a tablero revestido de cobre

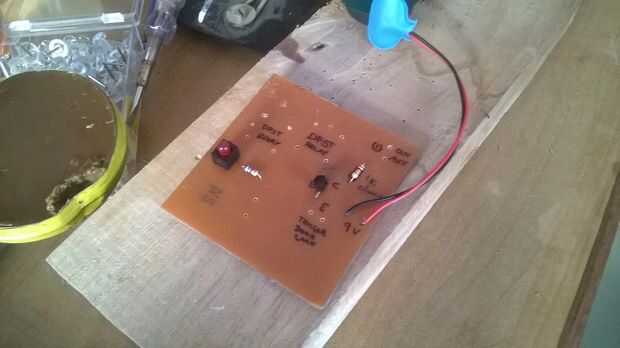

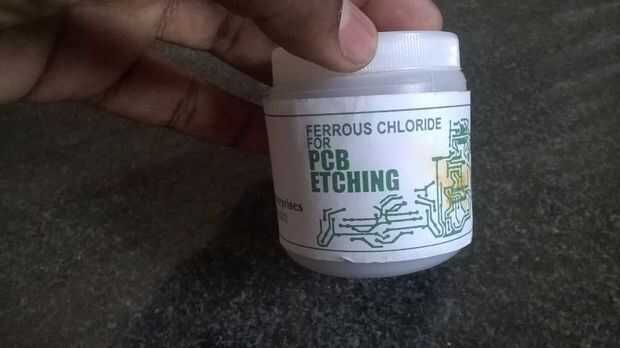

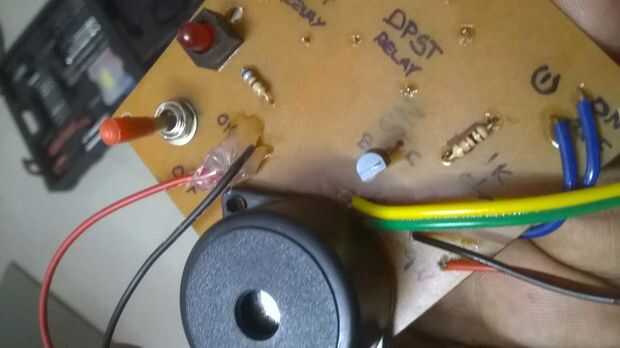

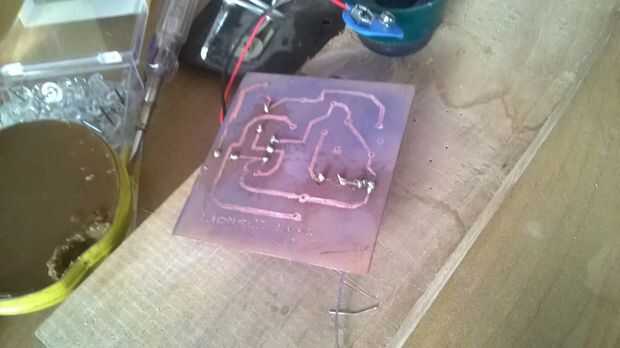

  5. utilizar cloruro férrico para grabado
  6. hacer agujeros
  7. de la soldadura

Buscar un tutorial hacer PCB

Sólo he utilizado un marcador indeleble para dibujar las ilustraciones en el tablero revestido de cobre.

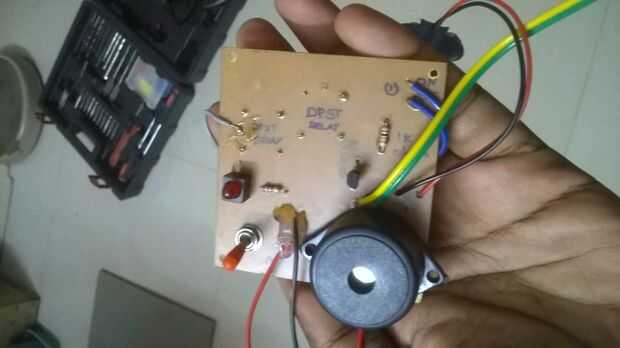

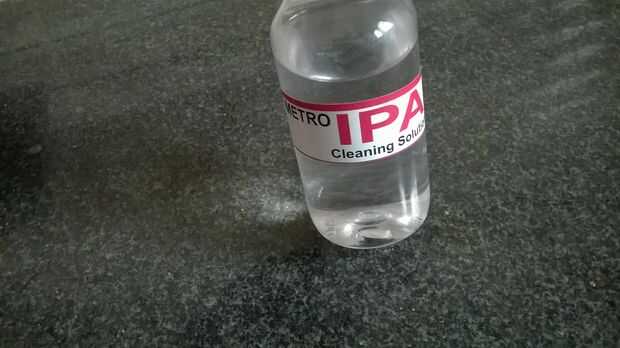

No se olvide de limpiar el tablero revestido con el IPA (tanpropyl unNational) antes de comenzar.

Como deshacerse de solución de cloruro férrico usado... lo siento será cloruro cúprico (cobre cloruro 2) después de grabado de cobre de todos modos deshacerse de él.

Descargar el archivo adjunto y abrir con el Asistente de circuito a simular (circuito - B)
