Un Smapler v0002 paso a paso de montaje (4 / 5 paso)

Paso 4: Conectar los potes y pomos

Este es un paso importante. Si estuviera cuidado con el cableado, usted debe han estado haciendo una codificación del color correcto de tu Potenciometro. Tenga en cuenta que siempre use rojo para la energía, negro para tierra, amarillo/blanco para las señales y otros colores para otras señales de bus-como digitales.

En este Instructable estoy usando lo siguiente:

-rojo: energía, 5V
-negro: suelo o analógica Vref. Al final Vref y la tierra están conectados juntos en un punto en el circuito que hace el ruido digital afectar lo menos posible a la analógica
-amarillo: el valor de ganancia de los amplificadores
-blanco: los sensores analógicos o la entrada de un interruptor

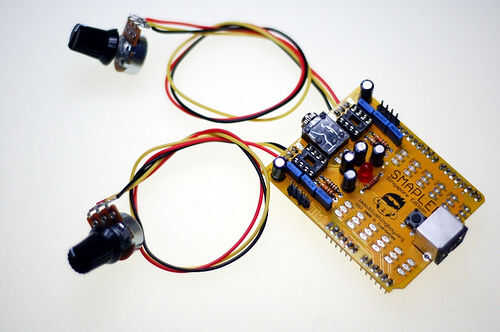

Tienes que tener cuidado en el Smapler porque los potenciómetros para el control de la ganancia-ubicado en delantero-uso el circuito una conexión rojo-amarillo-negro (masa de la alimentación - señal -), mientras que los sensores utilizan un blanco-negro-rojo (poder de señal - tierra -) uno. Si usted sucedió conectar esta incorrecto, podría quemar un potenciómetro debido a un cortocircuito. Para comprobarlo, basta con acercar la imagen.

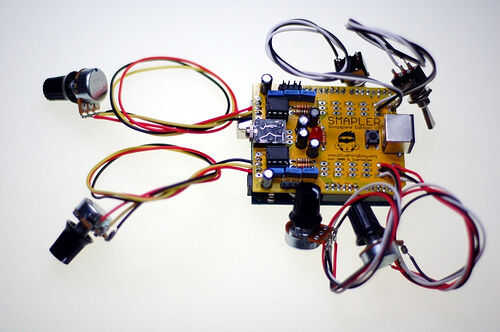

Usted también notará que los interruptores sólo utiliza dos pernos: señal y tierra. Esto es así porque usamos las resistencias de pull-up interna para guardar algunos cables.
