Paso 2: Vamos a echar un vistazo a los diseños
El primer paso real es descargar el archivo DXF. Si no lo has hecho ya, descarga en la parte inferior de este paso.

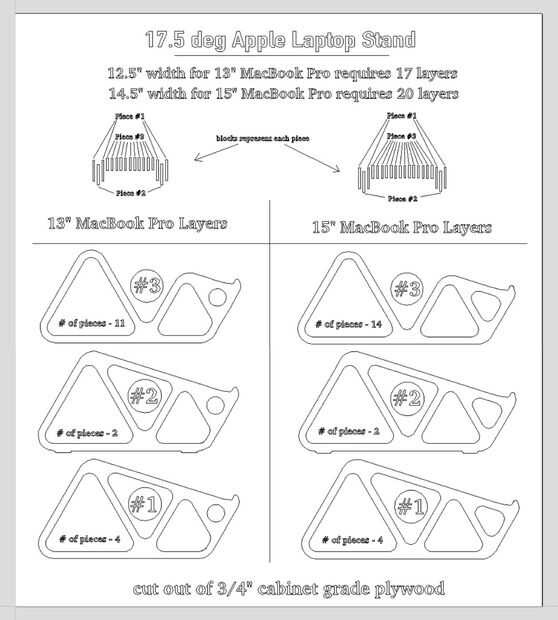

Verás una captura de pantalla del archivo directamente por encima de este párrafo.
Básicamente, lo que estás viendo son seis diferentes patrones (o diseños) para los dos soportes diferentes. Así que hay tres patrones por stand.
A la derecha, tenemos los patrones para un soporte del ordenador portátil de 15", y a la izquierda, tenemos los patrones para un soporte del ordenador portátil de 13".
En la parte superior del archivo, verá dos grupos de un montón de líneas. Estos son mis intentos de mostrar que cada patrón pertenece en la Asamblea de soporte final. Básicamente, cada rectángulo largo poco es la vista lateral de un patrón y están unidas por una línea hasta el número de patrón. Ahora imagínate todos esos rectángulos juntas para que no queden espacios entre ellos. Es su posición final, cuando todas las piezas se pegan.
Sólo es mostrarle donde va cada pieza en el montaje final. Si no tiene sentido, seguir adelante y ver el video de como explicarlo un poco mejor.

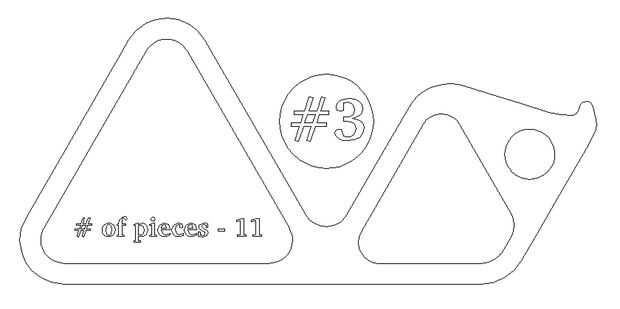

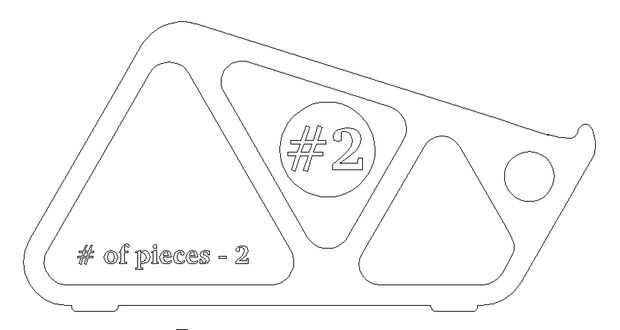

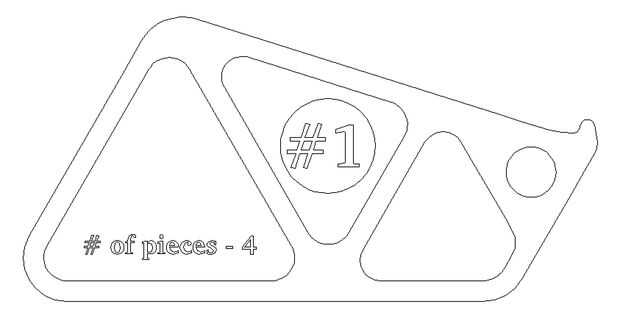

También hay un "número de piezas" en cada patrón. Esto está diciendo que cuántos de ese patrón que necesitas para completar el stand. Algunos necesita 4, algunos necesita sólo 2, y algunos que ya sea 11 o 14. Así que asegúrese de que usted corte la cantidad correcta para cada patrón.
