Paso 1: Que 555 se conecta es una forma que es rara!
El corazón de este proyecto es el maravillosamente versátil Temporizador 555, configurado como oscilador Astable (un oscilador que sigue para proporcionar una salida de pulsos mientras se enciende).
Si usted busca en el circuito el Stylophone original, verá que el 555 tiene un diodo y el transistor colgado de la línea de descarga (pin 7). Estos componentes adicionales aseguran de que la forma de onda de salida tiene un ciclo de deber del 50%.

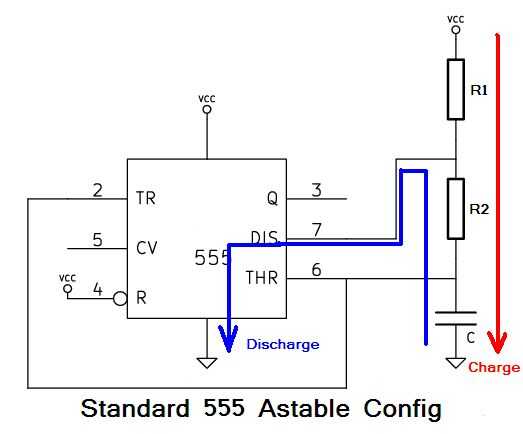

En una configuración estándar, un 555 permite el condensador de temporización (C) a cargarse mediante R1 y R2, pero descargada usando un pin de descarga separada (pin 7) sólo a través de R2 - esto significa que la tapa de carga mediante una ruta de acceso y descargas con una ruta de circuito diferente, resultando en una salida que no puede gastar cantidades iguales de tiempo siendo alta y baja [es decir la salida no tienen un ciclo de trabajo 50%]. Esto es especialmente cierto cuando se cambia una de las resistencias para cambiar el tono.
Reconozco que no estoy seguro por eso el diseñador original estaba preocupado por el ciclo de trabajo - Recuerde que este instrumento produce ondas cuadradas - son un * rico * fuente de armónicos...

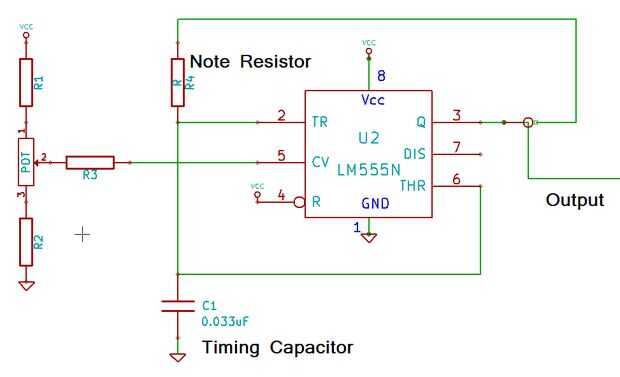

Encontré una manera fresca de conectar el 555, que asegura que el ciclo de trabajo es 50% utilizando una configuración mucho más simple aquí. Esencialmente, el oscilador está conectado para que la conexión de descarga normal 555 no se utiliza. En cambio, este circuito utiliza el pin de salida tanto cargar, y descargar el condensador de temporización, asegurando que el ciclo de trabajo se mantiene en 50%.
La frecuencia de oscilación se puede ajustar variando la tensión en el perno de tensión de Control (Pin 5) - Esto permite el Stylophone a ajustarse a otros instrumentos.
Impresionante!
