Paso 2: El amplificador de salida
El Stylophone original no tenía un amplificador de salida separada, en cambio, confió en el uso de un altavoz que tenía una impedancia alta (75 ohms) para que no sobrecarga la salida de la viruta 555. Estos altavoces de alta impedancia son difíciles de obtener, así que decidí utilizar un altavoz de 8 ohmios. Porque 8 ohms es demasiado bajo para el 555 conducir correctamente, decidí usar un amplificador separado.

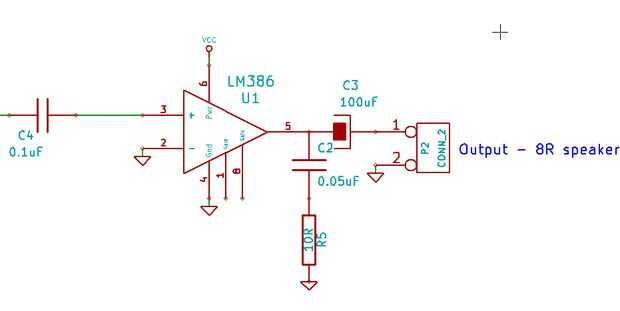

Aquí es el amplificador de salida - se basa en el chip de pequeño amplificador de audio LM386 y proporciona un montón de salida en un altavoz, o un conjunto de auriculares. Si utiliza auriculares, tenga cuidado con su audiencia - esto va a conducir los auriculares en un nivel muy alto...
El capacitor de entrada (C4) se utiliza para proporcionar un aislamiento entre la salida del 555 temporizador, la entrada del amplificador. y el condensador / resistencia (C2 y R5) se usa para evitar que el amplificador de auto oscilante, que estos chips encantan hacerlo!
