Paso 3: El Banco de resistencia de tono
Lo que hace único un Stylophone es que la nota de salida se selecciona presionando el lápiz contra un piano como teclado. Cuando la aguja hace contacto con una llave, una resistencia que corresponde a la nota requerida es seleccionado. En mi diseño, toda la cadena de resistencias seleccionado es la resistencia que se utiliza para seleccionar la nota.
Es importante que las resistencias son seleccionadas correctamente para que las notas aproximan de un teclado musical. Con un teclado, las notas tienen las siguientes frecuencias;
C - 261Hz
C# - 277Hz
D - 293Hz
D #-311 Hz
E-329 Hz
F-343 Hz
F #-369 Hz
G-392 Hz
G #-415 Hz
A-440 Hz
A #-466 Hz
B-493 Hz
C-523 Hz
C#-554 Hz
D-587 Hz
D #-622 Hz
E-659 Hz
F-698 Hz
F #-740 Hz
G-784 Hz
G #-830 Hz
A -880 Hz
La frecuencia que el 555 oscila en (para las versiones CMOS) se puede calcular de la siguiente ecuación:
F = 1 / (1,4 R C)
En mi circuito, C = 0.033uF (0,033 x 10-6) - hacer una hoja de cálculo que calcula la resistencia total para cada nota y subió con este conjunto de resistencias totales, que se puede hacer utilizando valores de resistencia de 5%:
C - 83360 ohmios
C# - ohmios 78660
D - 74360 ohmios
D # - 70060 ohmios
E - 66160 ohmios
F - 62260 ohmios
F # - 58660 ohmios
G - 55360 ohmios
G # - ohmios 52360
A - ohmios 49360
A # - 46660 ohmios
B - 43960 ohmios
C - 41560 ohmios
C# - 39160 ohmios
D - 36960 ohmios
D # - 34760 ohmios
E - 32760 ohmios
F - 30960 ohmios
F # - 29160 ohmios
G - 27560 ohmios
G # - 26060 ohmios
A - ohmios 24560
Usando las resistencias anteriores, calculé que el error teórico máximo sería aproximadamente 2 Hz de la frecuencia deseada. En realidad, la tolerancia de los componentes (especialmente el condensador) hará este error más grande que, por lo se hacer.

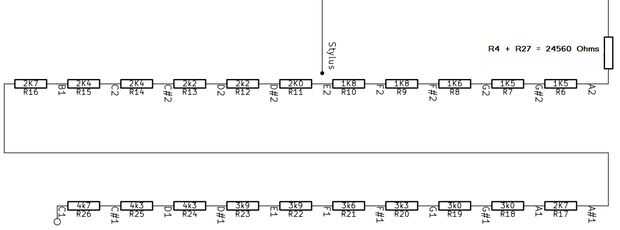

He construido una cadena de resistencias (a partir de k 24,560 [24 K + 560R]) e incremento de la resistencia requerida como se muestra en el diagrama de modo que cuando la aguja está conectada a una nota, se proporcionarían la resistencia correcta.
Cuando he probado el instrumento, estaba bastante satisfecho con la exactitud de los tonos - no coincide con un instrumento digital, pero está lo suficientemente cerca.
