Paso 5: El tablero del circuito

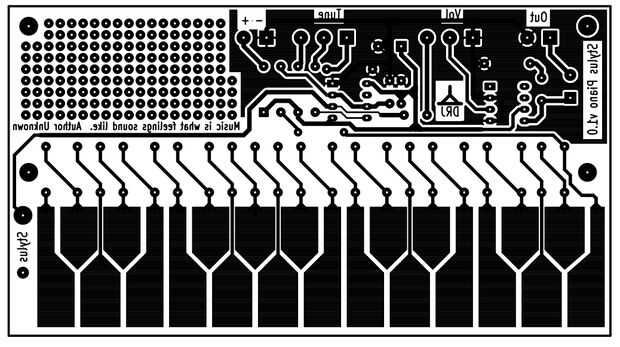

Presentado un PCB que podría utilizar transferencia de tóner para grabar - incluso tiene espacio para una zona de prototipos así puedo extender el proyecto en una etapa posterior.
Otra vez - es solo echado a un lado, y el diseño era bastante simple que no tenía que usar cualquier puentes.
No use el archivo PNG aquí, es sólo para mostrar el diseño - utilizar el archivo PDF para la fabricación de la placa. Como se verá pronto, el archivo PNG es al revés para nuestros usos, el PDF es correcto y hará un tablero hermoso!
Ahora el poco complicado - el layout está diseñado para que el cobre sobre el PCB - no debajo - sería un proyecto muy aburrido si hay que poner el lápiz bajo el tablero para jugar. Me decidí a diseñar la Junta para que los componentes están aún montados en la parte superior, que es el lado cobre de la Junta - discutiremos pronto - pero primero - en el proceso de grabado.
