Un Stylophone (7 / 14 paso)

Paso 7: Soldadura platear las teclas y la placa de perforación

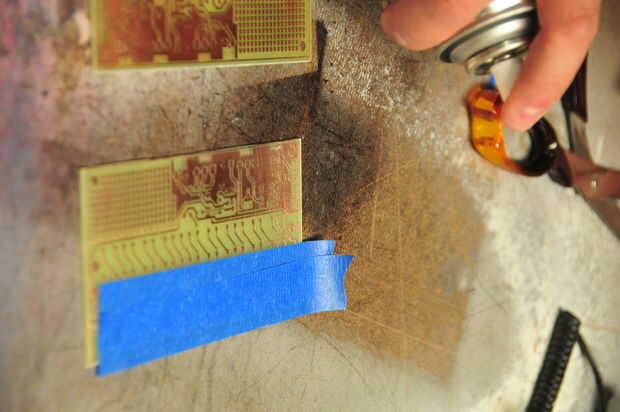

dejé mi tabla para completar más adelante (cuando termine este artículo) y decidió centrarse en los papás de uno. La Junta seca agradable luego fue rociada con laca para evitar que el cobre de las manchas 'de la soldadura a través de'.   Proteger la zona de teclado con alguna cinta de enmascarar antes que rocía porque necesitaba de la soldadura de la placa las llaves para protegerlos.

A continuación, la soldadura plateado las llaves.  Esto era importante para proteger la superficie de cobre de las claves de la corrosión causada por el contacto con los dedos aceitosos y el medio ambiente.

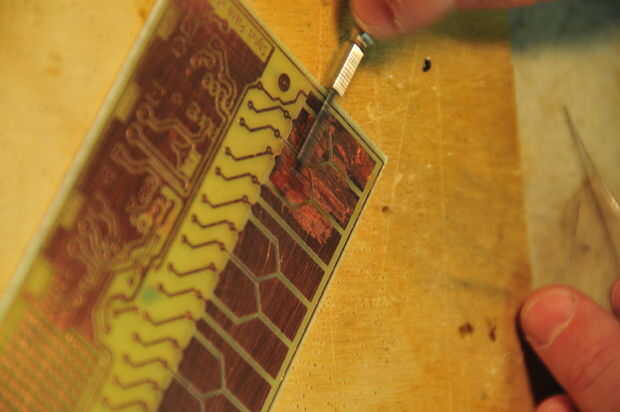

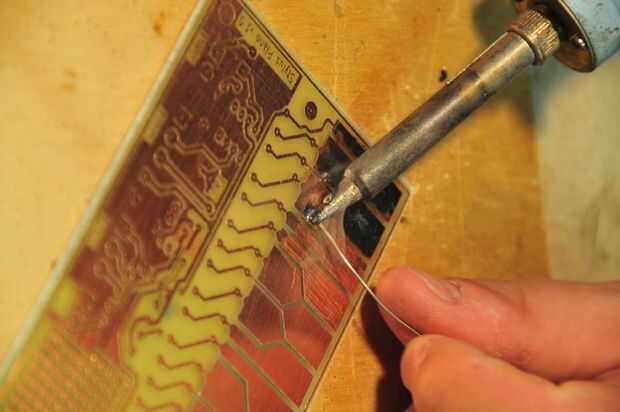

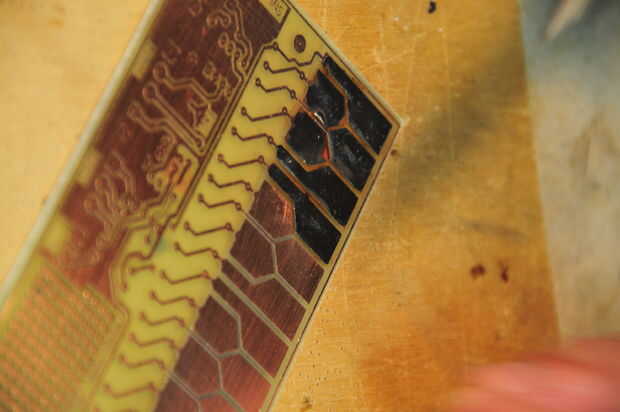

Usando una punta amplia y un flujo adicional y cubrió las teclas con una fina capa de soldadura.  Luego, escorificados vuelva a la Junta y usa una pistola de aire caliente para alisar la soldadura hacia abajo.

Tuve cuidado de no sobrecalentar la placa y laminados de las teclas.  Pueden preferir usar algún desecho material del PWB para obtener el cuelgue de ella primero.

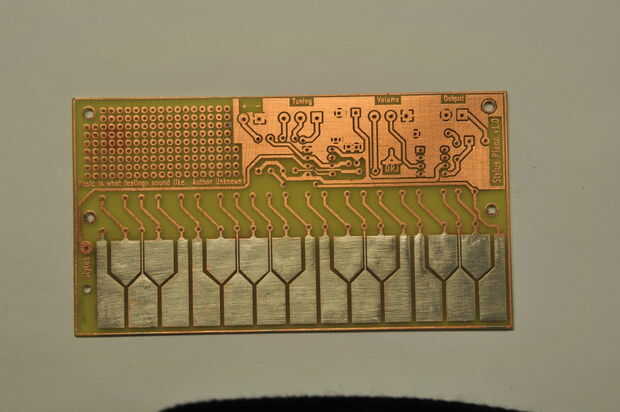

Un poco de limpiador de cocina abrasivo y un estropajo de lana de acero para limpiar la zona de teclado termina el proceso.  Creo que la Junta se subió muy bien.

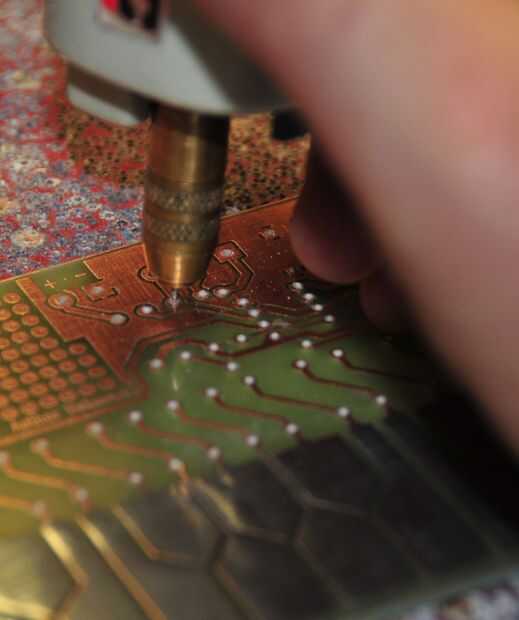

Por último, la junta fue perforada usando una combinación de 0,8 mm y 1mm Brocas de taladro. según los componentes que necesitan para caber a través de los agujeros. Yo todavía uso mi fiel mano Dremmel (tm) herramienta que he utilizado durante 20 años. Todavía va muy bien.

Tenga cuidado con el polvo durante el proceso de perforación - Utilice protección respiratoria.
