Paso 8: Montaje de los componentes
Recuerde cuando hablamos de la PCB, mencioné que las piezas se montan en el lado cobre de la PCB. Lo hice después de terminar las llaves de la galjanoplastia.

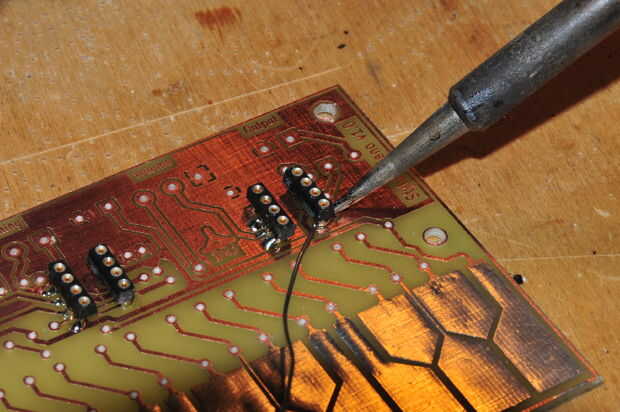

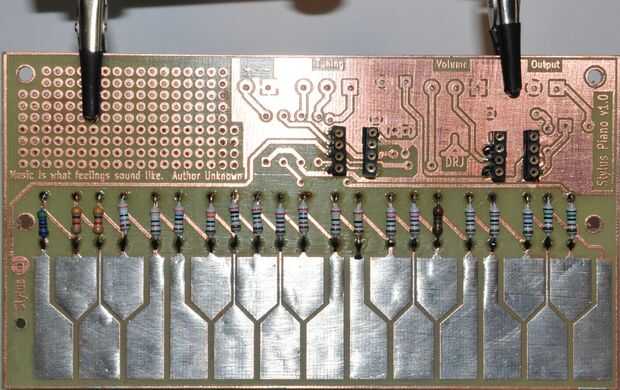

Lo complicado sólo de este paso fue que usé conectores PIN mecanizados para la IC. Utilizar este tipo de zócalo como lo han hecho un pequeño 'caña' que hace que la toma se siente orgulloso de la superficie del PCB. Esto permite hacer en la parte superior de la Junta de soldadura. Sólo tenga cuidado de no derretir el plástico con la punta del soldador.

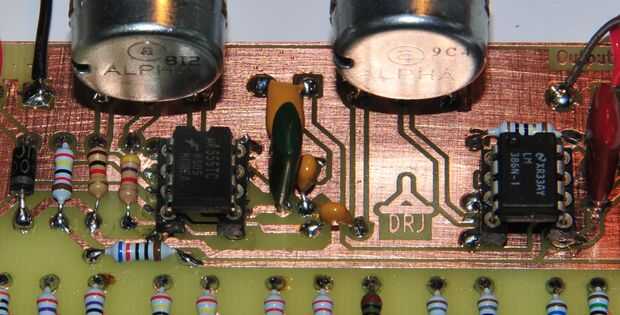

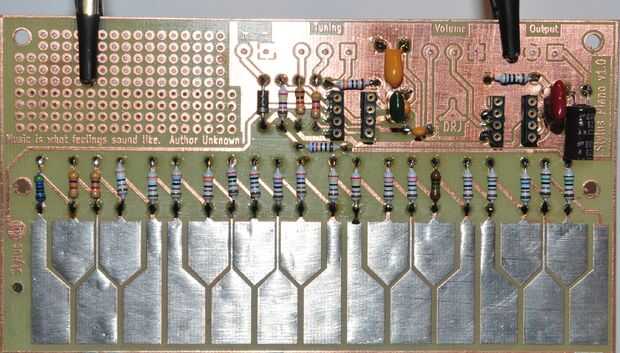

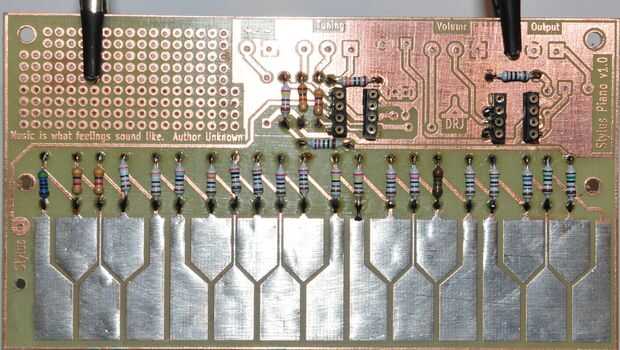

A continuación, había montado los resistores, condensadores y diodos. Cuando se montan los casquillos electrolíticos, dobló sus conductores para permitirles a los planos para que pudiera llegar a los cables en el paquete.

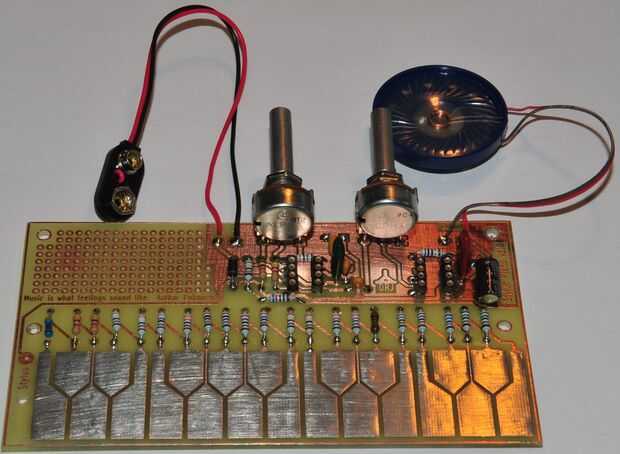

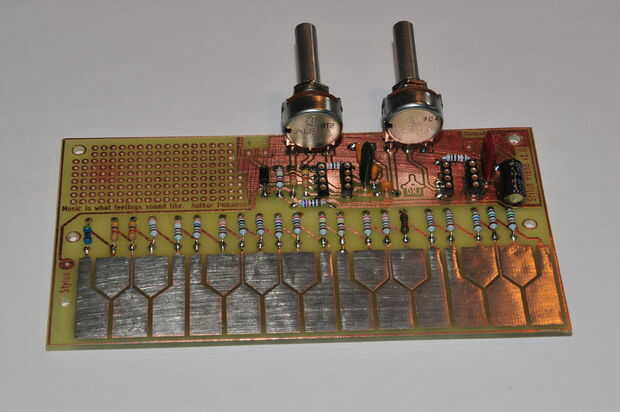

Acabado por montar el volumen y sintonización de controles sobre cables cortos y soldadas a las almohadillas de PCB.
