Un taladro radial de piezas de repuesto (2 / 8 paso)

Paso 2: cabezal

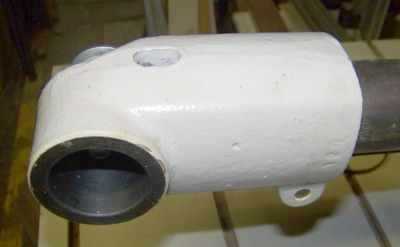

El alimentador utiliza un pedazo de ángulo recto entre el motor y las piezas fundidas para la cabeza puede colocarse según el tamaño y la forma de tableros diferentes, pero a fin de girar en dos direcciones pensé el cabezal sólo podría unir directamente a la toma en el final de la ram.

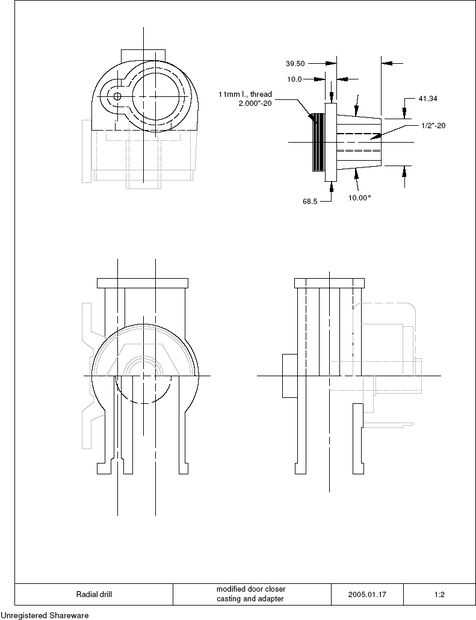

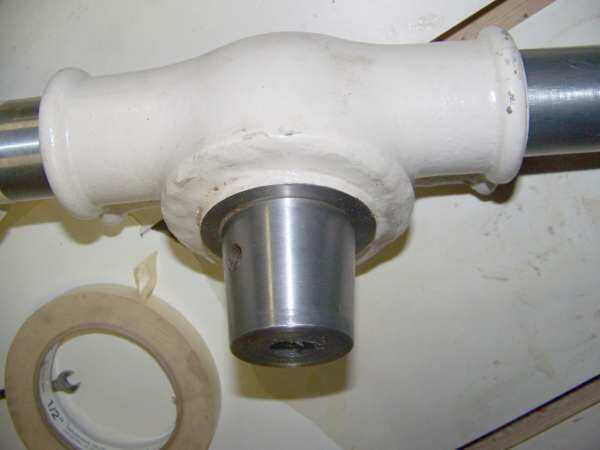

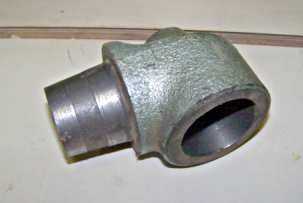

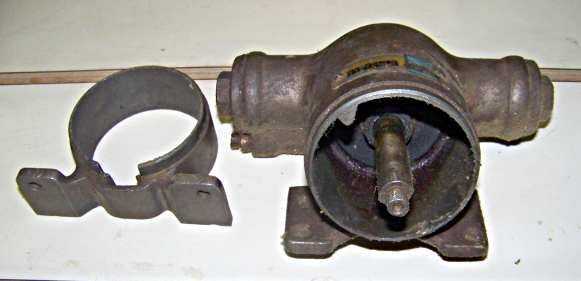

Yo trabaje con ella la parte del bastidor más puerta que la brida de montaje y había cerrado el mecanismo de manivela. El ensamble del rodamiento para el brazo de la biela era firmemente atornillado en y asiente firmemente al bastidor con una rosca grande, fina. El alimentador utiliza pernos para dibujar formas cónicas para sujetar cosas en su lugar y todo lo que tenía que hacer para combinar las dos piezas era hacer una pieza roscada para la puerta con una forma cónica para coincidir con los bastidores de alimentador de energía en el otro extremo y un agujero para un tornillo de sujeción, toque.
