Un televisor de cartón (con arduino y LEDs)

Recientemente vi un documental sobre la historia de la televisión. Y para mi sorpresa mostraron que existía una televisión mecánica antes de los conocida televisores de CRT.

Ésos mecánicos televisores o televisores eran bastante inteligente y simple.
Un CRT es simplemente un haz de electrones que escanea una superficie cubierta con un fósforo luminiscente línea por línea. Y la intensidad de la viga es entonces directamente proporcional con la blancura de ese particular punto en la pantalla.

Un televisor funciona de forma muy similar. Pero en lugar de un haz de electrones, se utilizan los agujeros. Los agujeros en un patrón espiral en una exploración del disco un área pequeña como el disco gira. Después de esa zona una lámpara eléctrica varía su intensidad. Brillante significa un punto brillante donde se encuentra un agujero.

Hay algunos videos en youtube de personas que han construido otros televisores. Con más líneas y calidad de imagen mucho mejor que este. (pero no son hechas de cartón)

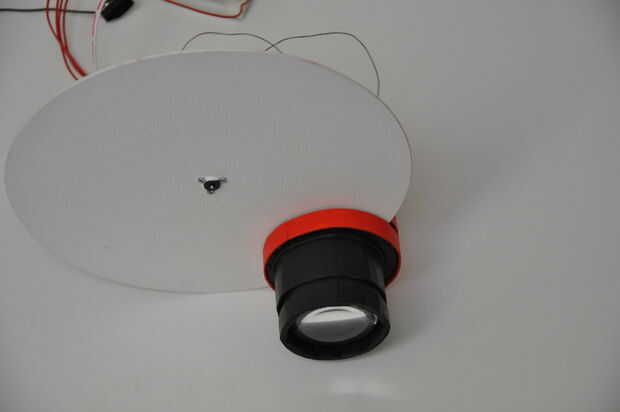

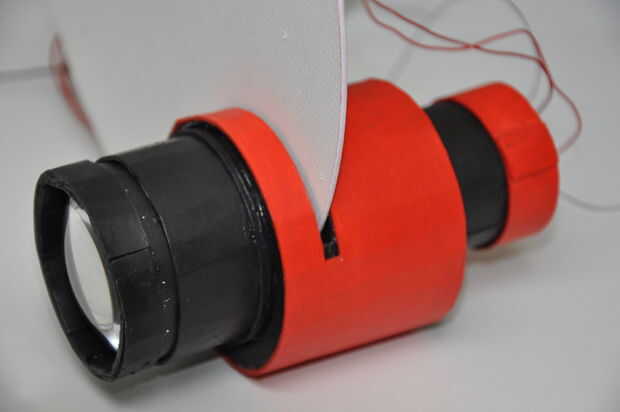

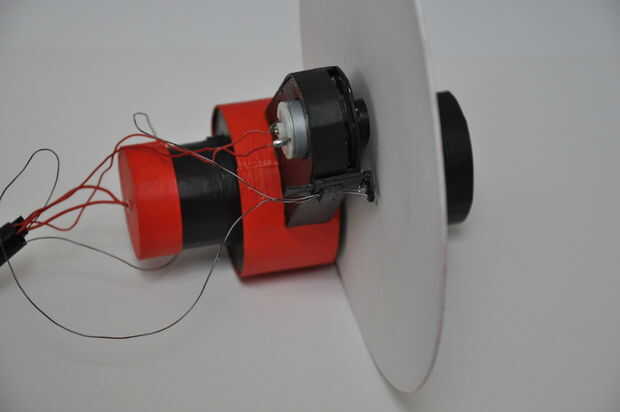

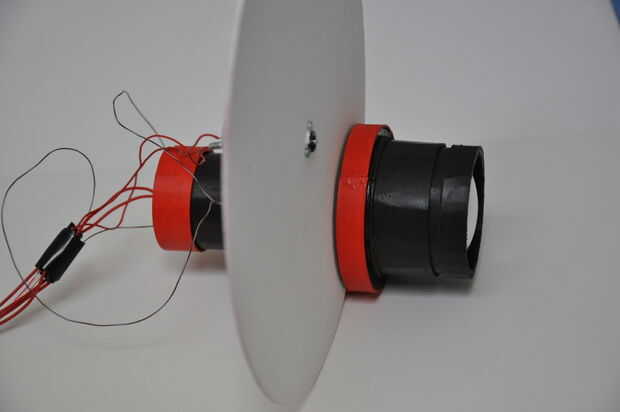

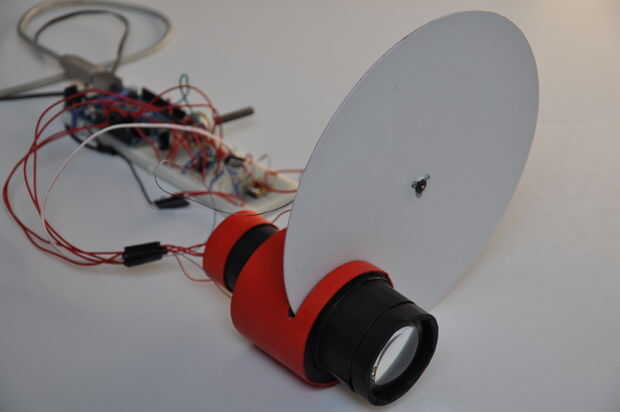

Este instructable documenta la construcción de tal un televisor 24 línea muy pequeña totalmente de cartón de desecho, repuestos rescatados una laptop y un arduino.
La calidad de imagen es muy, muy baja, pero está construido de cartón y tiene sólo 24 líneas.
Pero fue un divertido construir.
Si quieres una buena exhibición, hay alternativas mucho mejores, (casi todo es una mejor alternativa).

Un montón de cosas que hice aquí fue la primera vez que me tuve que improvisar y le han faltado hacia fuera en soluciones probablemente mucho más eficientes. Por lo tanto, esperar algunos enfoques muy ingenuo.
Pero el resultado final funciona y puede mostrar algo de una manera reconocible. (Pero que está sobre él)
He actualizado algunas cosas y mencionó que se podía hacer mejor.

Esta es la estructura general del instructivo:

Paso 1: materiales
Paso 2-8: construcción de las piezas de cartón del televisor.
Paso 9: Construir una lámpara led.
Paso 10: Hacer un velocímetro para registrar la velocidad de rotación del disco.
Paso 11: Escribir un programa para convertir foto normal / imágenes a un archivo de sonido. (para modular la luz)
Paso 12: La electrónica.
Paso 13: Arduino para controlar la velocidad del disco.
Paso 14: resultados

Tener una buena lectura. Y gracias a la gente en los comentarios que dio un montón de buenos consejos.
