Paso 2: El disco
Como se mencionó en la introducción, el disco cuenta con varios pequeños agujeros y cada uno analiza una línea de una cierta área a medida que pasan por una pequeña ventana (ver siguiente paso).
Para maximizar el tamaño utilizable de la ventana es más conveniente colocar los orificios en el área cerca del borde del disco. Cada agujero se hace en un círculo concéntrico diferentes con una diferencia de fase pequeño de tal manera que a medida que gira el disco, solamente un agujero es visible en un momento en la ventana.

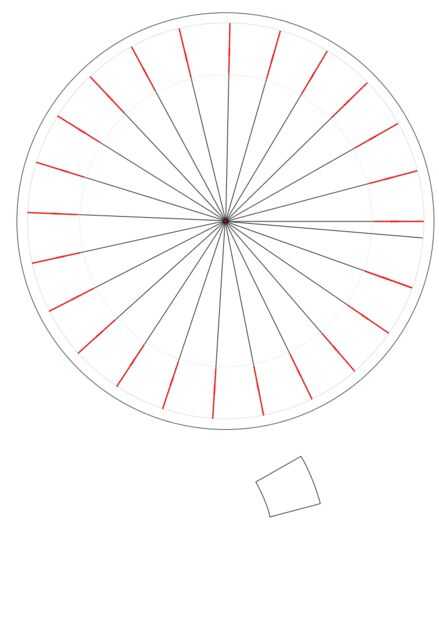

He utilizado inkskape para hacer una plantilla para localizar fácilmente las posiciones de los agujeros.
El radio del disco es de 20 cm ya que es el tamaño más grande que se puede imprimir en papel A4.
El disco tiene 24 agujeros separados por una fase de 14,8 ° porque esto hace que el intervalo entre el primer y último agujero un poco más grande que el resto. La idea original era hacer una cámara y el intervalo oscuro consistente y periódico podría se han utilizado para reconocer la transición a una nueva imagen de marco. En el caso del televisor sobre todo es inútil, pero se puede aliviar con ajuste manualmente la velocidad de rotación del disco.
Las ubicaciones de los orificios están marcadas por una serie de círculos rojos 24. Esta serie es entonces rotado 14,8 ° repetidamente. Tenga en cuenta que en cada conjunto de puntos rojos debe perforarse solamente un agujero. Los demás deben ser ignorados. (es menos trabajo que eliminar todos esos puntos extra sin usar)

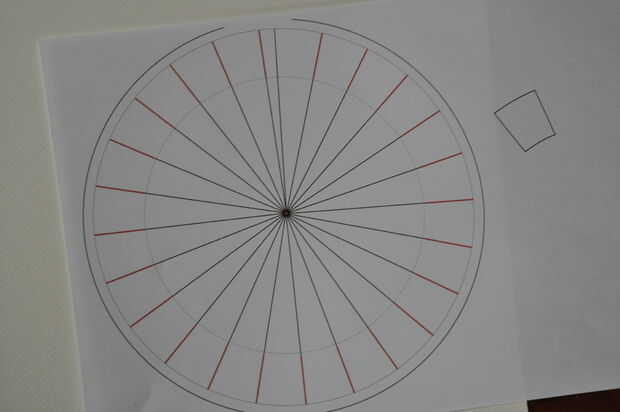

Esta plantilla se imprime (no convertirlo a jpg o a un otro formato no vectorial porque los puntos son tan pequeños que van a ser borrosas si se les impresión.) y cortado.

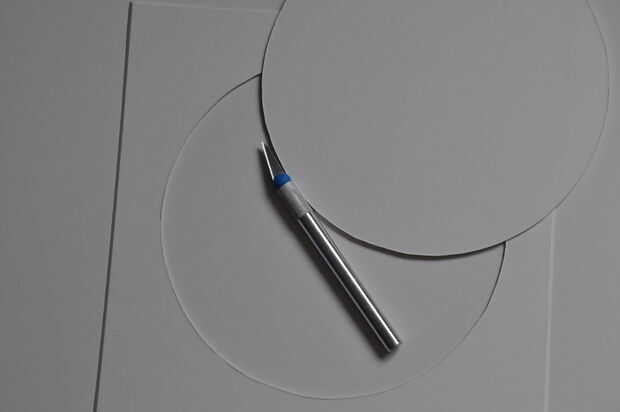

Con un compás, se dibuja un círculo del mismo tamaño sobre un trozo de cartón. cartulina mate espesor 1,6 mm. (es tal vez mejor que algo más rígido de cartón se utiliza para el disco) y esto es recortar demasiado.

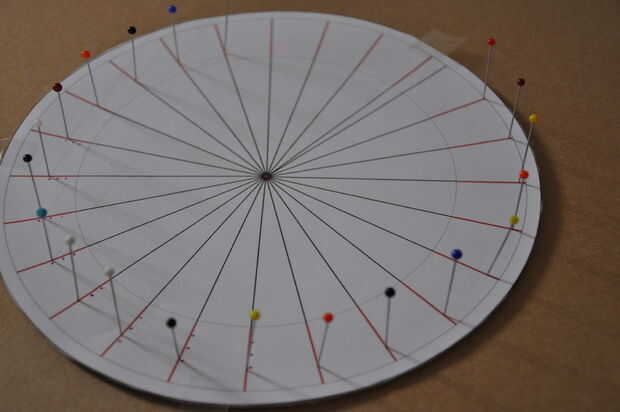

La plantilla se coloca encima del disco y asegurada con alguna cinta.
Cada agujero debe representar una línea de la imagen, así que cada orificio debe estar en un círculo concéntrico diferentes. El más conveniente es un patrón de espiral (no es por se requiere, pero si no, entonces orden debe tenerse en cuenta). Por lo tanto, en la primera línea el primer punto está marcado, la segunda línea del segundo punto...
La marca pasa por presionar un punto de la aguja en el punto muerto de los puntos.

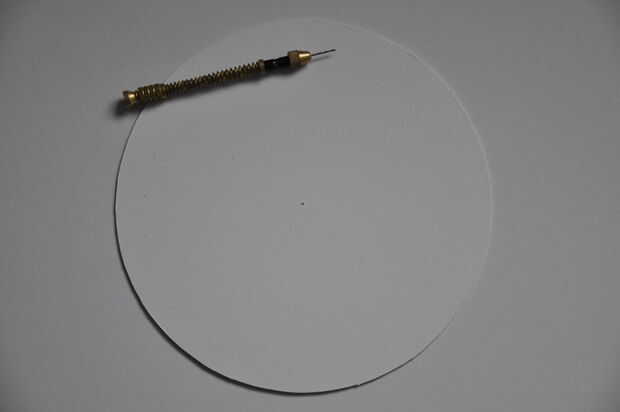

Las hendiduras visibles hechas por las agujas pueden utilizarse ahora para perforar los orificios.

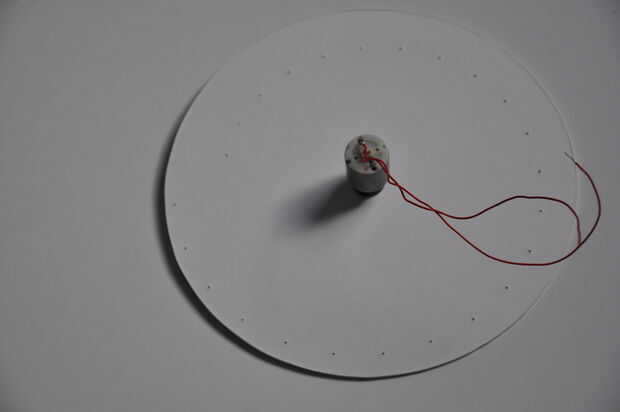

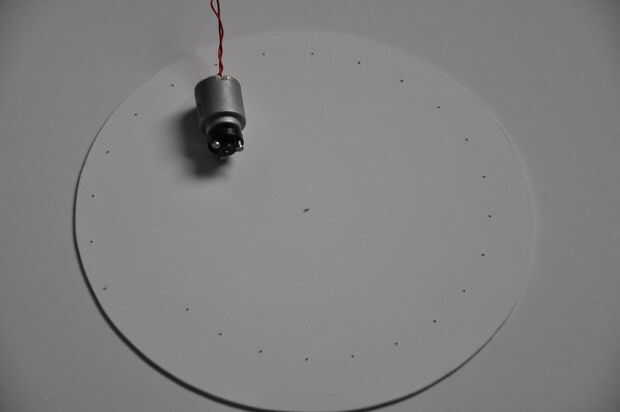

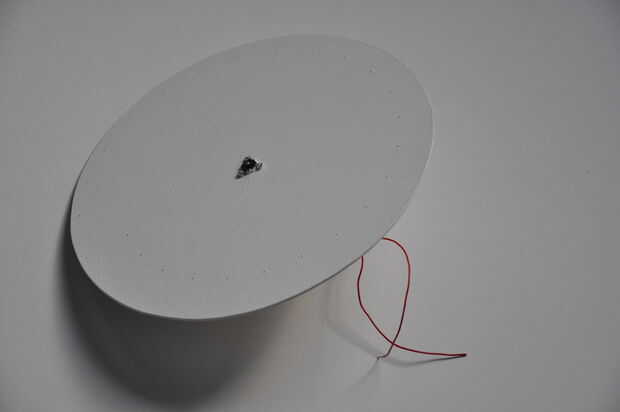

El disco por supuesto debe girar alrededor. Esto se hará con la ayuda de un motor pequeño electro. Una hélice rota todavía fue unida al motor y el utilizado para mantener el propulsor en una extensión, podría ser utilizado para fijar el disco.
(También he subido el archivo svg, lo encontrarás más abajo)
