Paso 4: El soporte motor
Para ello, se hace una especie de brazo. Este brazo se extenderá desde un aún por hacerse cuerpo principal (que contiene la ventana) para el motor.
Perdóname, pero esta cosa que no mido mucho, crecieron más o menos organicly y formó como parecía apta en este momento.
Y por ahora no es la forma más eficiente.
Buscar en el esquema en las fotos, este paso refiere a la materia verde. El esquema debe traer sobre las ideas que iban en este brazo.
El cuadro general es esta:

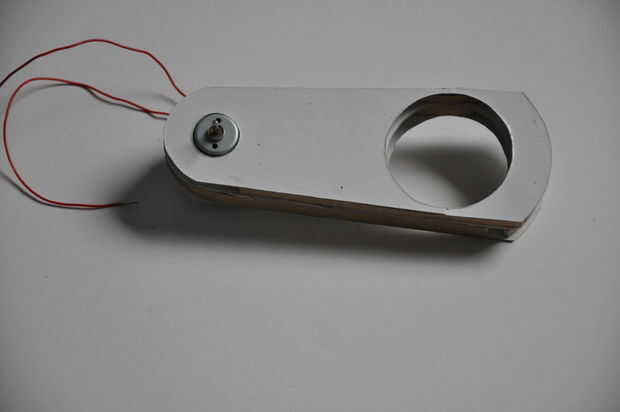

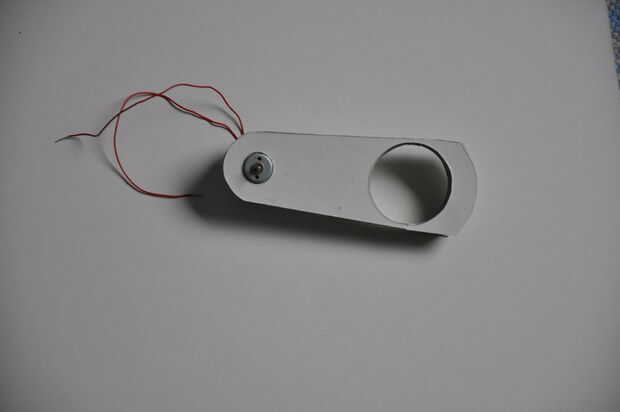

Se requiere un pequeño agujero cilíndrico que sujeta el motor (la forma del agujero es totalmente dependiente de la geometría del motor. Y un gran agujero cilíndrico es necesario a través de que la estructura interna y la luz del televisor. El único requisito es que la ventana es totalmente visible a través de ti (he hice un poco de la parte 'más fino' de la ventana desde la ventana es demasiado grande). Ver el siguiente paso para ver lo que sucede con el tubo más grande.

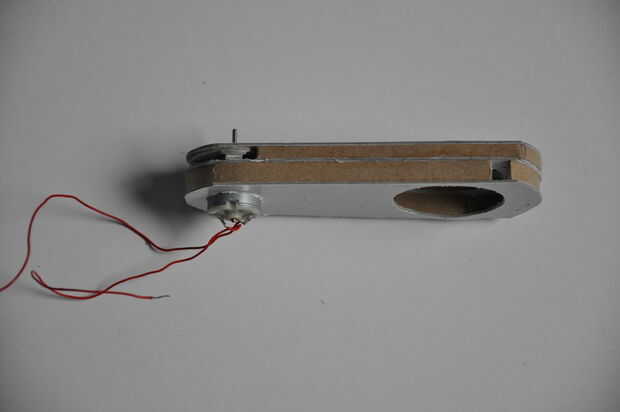

Los pequeños orificios deben ajustarse firmemente alrededor del motor para que él no necesita pegar, pero se lleva a cabo allí por fricción solamente.

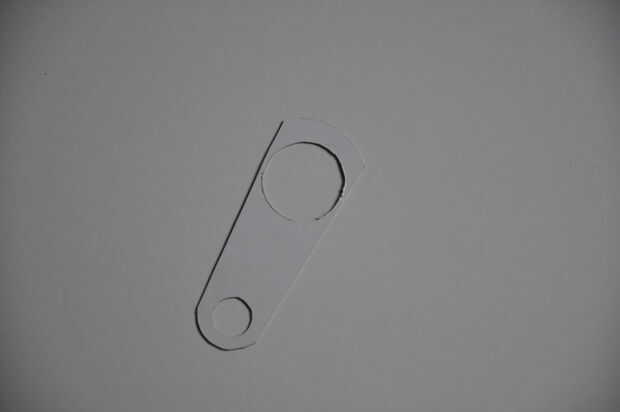

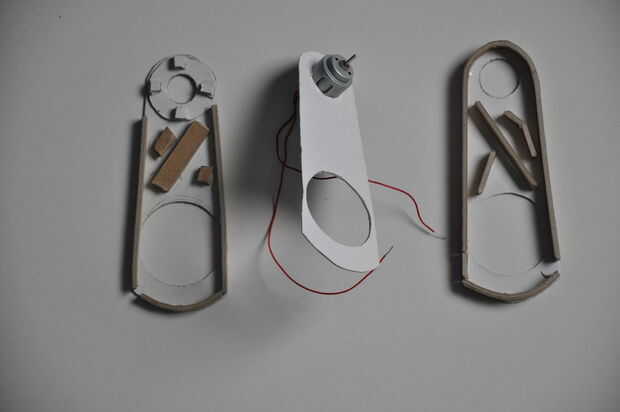

Tres de estas formas se realizan con cada agujero grande del mismo tamaño. Los agujeros más pequeños dependen de la geometría de su motor.
Mira las fotos, sobre todo el esquema. El esquema es no exactamente a escala pero contiene todos los elementos. (excepto los separadores)
1 azul = ventana
2 verde = brazo motor
Rosa 3 = motor
(utilizado en el paso siguiente)
4 negro = tubo
5 naranja = anillos de ajuste apretados
6 amarillo = disco
