Paso 3: Preparación de sensor

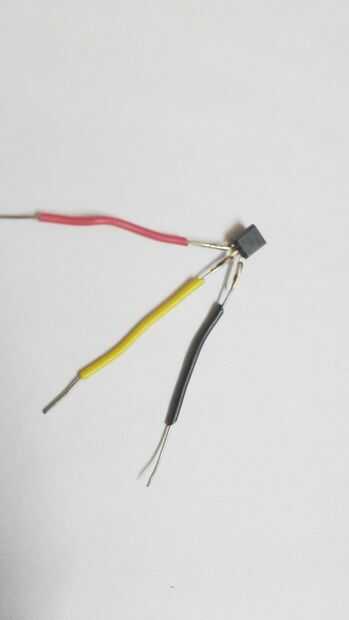

Termómetro debe tener buena accesibilidad, por lo que necesitamos proyectar nuestro sensor, un poco fuera de nuestro circuito. Para eso necesitamos soldar tres, 3 cm los cables en los respectivos terminales de sensor de temperatura LM35. En la imagen adjunta
- Cable rojo está conectado al pin de Vcc del LM35.
- Cable amarillo se conecta al pin de salida del LM35.
- Cable negro es conectado al pin de tierra del LM35.

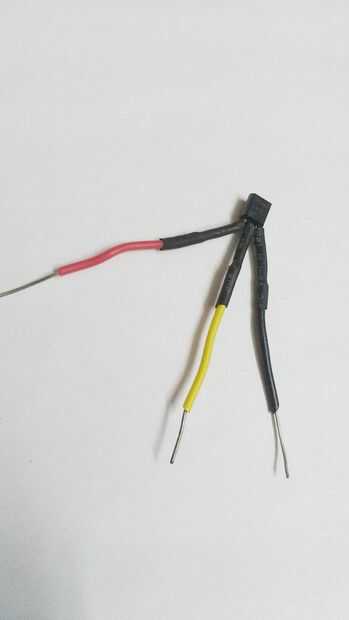

Después de realizar estas conexiones, del encogimiento del calor de uso como se muestra en la imagen adjunta para aislar estas forman conexiones entre sí.
Ahora, estamos listos con nuestro sensor pero antes de mirar en nuestro circuito completo, debemos primero probar nuestra configuración programación. Como Arduino mini pro no tiene incorporado convertidor de USB a TTL, necesitamos conectar USB externo convertidor TTL como FT232RL de FTDI.
En caso de duda consulte el video adjunto.
