Un termómetro adecuado (5 / 7 paso)

Paso 5: Esquema para el montaje final

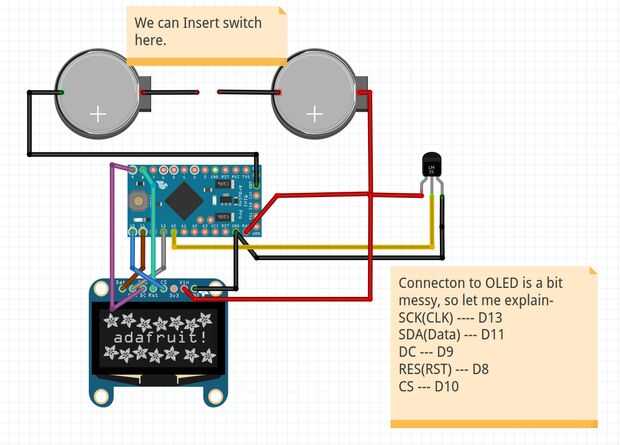

Aquí es el esquema para el montaje final del circuito en PCB de propósito general utilizando herramientas mencionadas en el paso 2. Aquí están algunos detalles sobre el esquema de fritzing y Asamblea.

  • Dos objetos redondos en imagen son la célula del botón con sus titulares.
  • Incluso puede insertar un interruptor como se muestra en la imagen adjunta.
  • Conexiones de OLED son un poco desordenadas, para deshacerse de la mirada de confusión en la nota en la parte inferior derecha del esquema adjunto fritzing.
  • Use Faja de mujer berg, cables para crear un conjunto compacto.

En caso de cualquier duda deja un comentario o consulte el video en 4m47sec de ubicación de tiempo.

En el siguiente paso a mirar el código de arduino para este dispositivo.
