Un Tiranosaurio Rex casi invisible en un cortador láser (1 / 4 paso)

Paso 1: Crear el diseño

Estas cortadoras láser pueden usar normales archivos de Adobe Illustrator, los actos de corte del láser como una impresora que corta una línea con un espesor de ~ 0 y graba algo más grueso que eso.  Este T-Rex se corta completamente, así que todos los gruesos de línea están muy cerca de cero.  No son realmente cero porque entonces no se pueden ver muy fácilmente en Adobe Illustrator, por lo que acabo de poner algo como 0.00001 en el cuadro de movimiento.

Para hacer este diseño, me encontré con un madera diseño de vector de T-Rex en internet en alguna parte, limpiado para arriba y redimensionadas para caber en una sola hoja del acrílico de 18 x 24 pulgadas (el tamaño máximo que puede utilizar en este particular cortador láser de Epilog).  TechShop equipos suelen tienen un programa llamado VCarve Pro que tiene esta característica muy útil que puede mover y girar todos sus vectores alrededor para que tenga mínimo espacio desperdiciado al cortar.

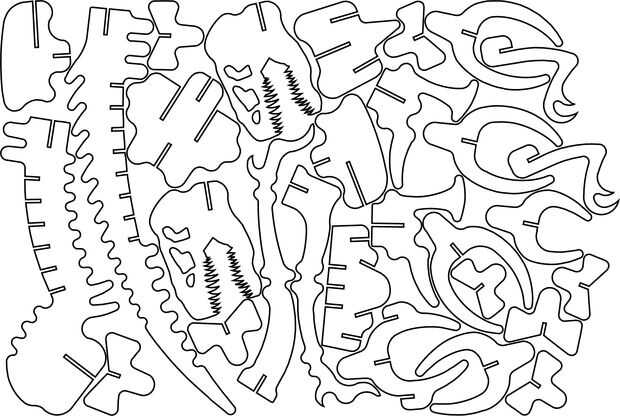

En mi caso, después que tenía el archivo de Illustrator, había exportado a VCarve Pro (probablemente en formato .eps), anidados los vectores y traídas en Illustrator.  He até el archivo Illustrator anidado a este paso junto con una captura de pantalla del archivo para que pueda ver cuán dulce es esta función.
